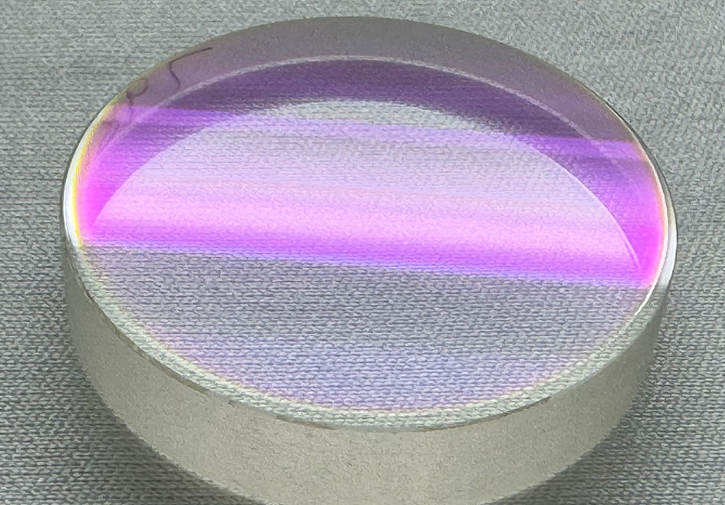

光学镀膜技术入门：原理、工艺与质量检测全解析

【摘要】光学镀膜是提升光学元件性能的关键工艺，通过在光学表面沉积薄膜材料，可以实现增透、高反、分光、滤光等功能。本文从光学镀膜的基本原理出发，详细介绍常见镀膜类型、主流镀膜工艺（真空蒸发、磁控溅射、离子束溅射等）、镀膜质量检测方法，以及镀膜过程中的常见问题与解决方案，帮助光学从业者系统掌握光学镀膜基础知识。

一、光学镀膜的作用与基本原理

光学镀膜是指在光学元件（如透镜、棱镜、反射镜等）表面沉积一层或多层薄膜材料，利用光的干涉效应来改变光学元件的透射、反射、偏振等特性。镀膜是光学制造中不可或缺的环节，一片没有镀膜的玻璃表面在垂直入射时约有4%的反射损失，对于多片透镜组成的光学系统，累积的反射损失会严重降低系统的透过率和成像对比度。

光学镀膜的基本原理是光的干涉。当光入射到薄膜表面时，会在薄膜的上表面和下表面分别产生反射光，这两束反射光发生干涉。通过控制薄膜的材料折射率和厚度，可以使反射光干涉相消（增透膜）或相长（高反膜），从而实现对光的调控。

单层膜的光学厚度通常为四分之一波长（λ/4），此时反射光的相位差为180度，可以实现最大程度的相消或相长干涉。对于更复杂的光谱要求（如宽带增透、窄带滤光），需要采用多层膜结构，通过精确设计各层的折射率和厚度来实现目标光谱特性。

二、常见光学镀膜类型

2.1 增透膜（AR膜）

增透膜是应用最广泛的光学镀膜，其作用是减少光学表面的反射损失，提高透过率。单层增透膜可将单面反射率从4%降至约1%，多层增透膜可将反射率降至0.5%以下，甚至达到0.1%以下。增透膜广泛应用于相机镜头、显微镜、望远镜、眼镜片等光学元件。

2.2 高反膜（HR膜）

高反膜的作用是提高光学表面的反射率，常用于反射镜、激光腔镜、分光镜等。金属高反膜（如铝、银、金膜）反射率高、带宽宽，但容易氧化和划伤，通常需要加保护膜。介质高反膜由多层高低折射率材料交替沉积而成，反射率可达99.9%以上，且损耗低、抗损伤阈值高，是激光系统的首选。

2.3 分光膜

分光膜可以将入射光按一定比例分成反射光和透射光，常见的有半反半透镜（50/50）、偏振分光膜（PBS）等。分光膜广泛应用于干涉仪、分光光度计、光学通信器件等。

2.4 滤光膜

滤光膜用于选择性地透过或阻挡特定波长的光，包括窄带滤光片、带通滤光片、长波通滤光片、短波通滤光片等。滤光膜在光谱分析、荧光显微镜、光学通信、彩色成像等领域有重要应用。

三、主流镀膜工艺

3.1 真空蒸发镀膜

真空蒸发镀膜是最传统的光学镀膜工艺，在高真空环境中通过加热蒸发镀膜材料，使其原子或分子沉积在光学元件表面。蒸发方式包括电阻加热蒸发、电子束蒸发、激光蒸发等。真空蒸发镀膜的优点是设备简单、成本低、沉积速率快，适合大批量生产；缺点是膜层致密度较低，膜层与基底的附着力相对较弱，环境稳定性较差。

3.2 磁控溅射镀膜

磁控溅射镀膜利用电场和磁场的作用，使氩离子轰击靶材表面，将靶材原子溅射出来沉积在基底上。磁控溅射的优点是膜层致密、附着力强、均匀性好、可溅射高熔点材料，是目前高精度光学镀膜的主流工艺。缺点是设备成本较高，沉积速率相对较慢。

3.3 离子束溅射镀膜（IBS）

离子束溅射镀膜使用独立的离子源产生高能离子束轰击靶材，溅射出来的原子沉积在基底上。IBS工艺的膜层致密度极高、表面粗糙度极低、损耗极小，是制备超低损耗激光膜、高功率激光膜的首选工艺。但IBS设备昂贵、沉积速率慢、生产成本高。

3.4 离子辅助沉积（IAD）

离子辅助沉积是在蒸发或溅射镀膜的同时，用离子束轰击正在生长的膜层，以提高膜层的致密度和附着力。IAD结合了蒸发镀膜的高效率和离子轰击的高质量，是一种性价比很高的镀膜工艺，广泛应用于中高端光学产品。

四、镀膜质量检测

镀膜质量检测是保证光学元件性能的关键环节，主要检测项目包括：

· 光谱特性检测：使用分光光度计测量镀膜元件在不同波长下的透射率和反射率，与设计目标对比。这是最基本、最常用的检测方法。

· 膜层厚度检测：通过石英晶体监控、光学监控等方法在镀膜过程中实时监控膜层厚度；镀膜后可通过椭偏仪测量膜层厚度和折射率。

· 附着力检测：使用胶带测试、划痕测试等方法评估膜层与基底的附着力，确保膜层不易脱落。

· 环境稳定性测试：包括高低温循环、湿热试验、盐雾试验等，评估膜层在不同环境条件下的稳定性。

· 激光损伤阈值检测：对于激光用光学元件，需要测量膜层的激光损伤阈值，确保在高功率激光下不被损坏。

· 表面缺陷检测：使用显微镜或散射仪检测膜层表面的针孔、颗粒、划痕等缺陷。

五、镀膜常见问题与解决方案

光学镀膜是一门融合了光学、材料学、真空技术的交叉学科，是光学元件制造中不可或缺的关键环节。从原理上看，镀膜利用光的干涉效应实现对光的调控；从工艺上看，真空蒸发、磁控溅射、离子束溅射等各有优劣，需根据产品要求和成本选择；从质量控制看，光谱检测、膜厚测量、环境测试等多维度检测是保证镀膜质量的必要手段。随着光学技术向更高精度、更高功率、更宽波段方向发展，光学镀膜技术也在不断进步，原子层沉积（ALD）、等离子体辅助沉积等新技术正在拓展镀膜的能力边界。
