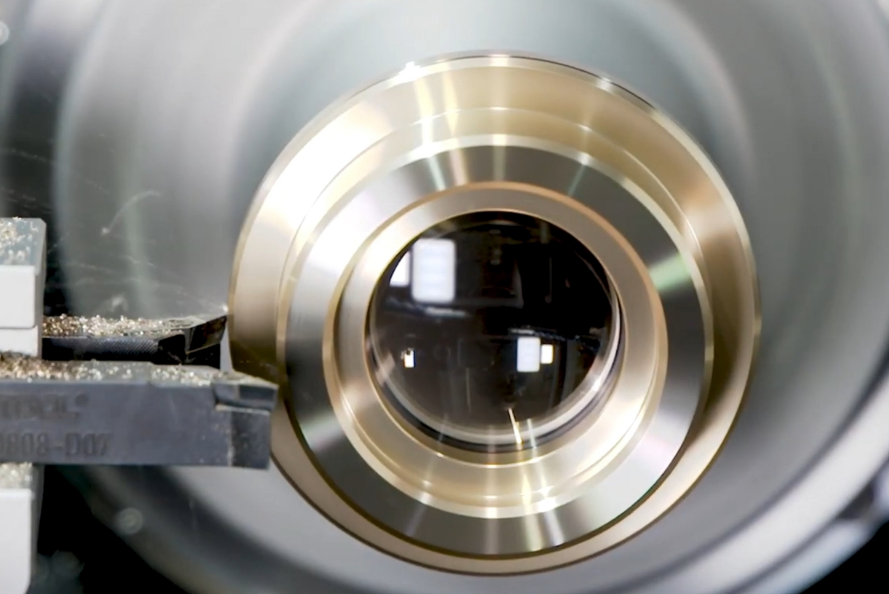

不同材料镜框的定心车削工艺差异：铜、铝、不锈钢与钛合金的切削策略

导读：光学镜筒的材料选择，由使用环境决定——室温实验室用铝，军工设备用不锈钢，航空载荷用钛合金，精密仪器用铜（导热/阻尼）。但不同材料在定心车削中的工艺表现差异极大：铝的切削效率是不锈钢的4倍，但热变形是不锈钢的2倍；钛合金的刀具磨损速度是铜的10倍以上。本文化探討四种材料的工艺差异，为定心车床的切削参数选择提供工程参考。

一、四种材料在光学镜筒中的角色

二、切削性能的物理差异

2.1 铜合金——"车工的理想材料"

铜合金在切削中表现接近"理想塑性材料"——切屑连续、切削力低、表面光洁度天然优良。天然金刚石刀具在铜合金上可实现Ra<0.02μm的镜面加工。

唯一缺点：铜合金的线性热膨胀系数（18×10⁻⁶/K）导致车削中温度升高→工件尺寸变化。精车前需要热机5~10分钟，确保热平衡后再执行精车。

2.2 铝合金——"效率最高的材料"

铝合金的切削速度可达铜的1.5倍（500~800m/min），切屑形态为连续螺旋状。单晶金刚石刀具在铝合金上的磨损速率极低（每加工数百件才需检查一次刃口）。

工艺陷阱：铝合金在精车中容易产生"积屑瘤"——切屑在刀具刃口处冷焊堆积，破坏加工表面光洁度。使用微量切削液（MQL）或冷却压缩空气可有效抑制。

2.3 不锈钢——"切削力的挑战"

不锈钢的屈服强度高（>200MPa）、加工硬化倾向严重。切削力是铜的3~5倍，切削温度高达600~800°C。金刚石刀具（碳元素）在此温度下与铁元素发生化学扩散反应——金刚石刀具加工含铁材料会快速磨损。

解决方案： - 使用CBN（立方氮化硼）刀具替代金刚石（CBN不与铁反应） - 减小切削深度（<0.05mm），降低切削温度 - 使用大量冷却液（油基乳化液），带走过剩热量

2.4 钛合金——"导热最差、刀具磨损最快"

钛合金的导热系数仅7W/(m·K)（铜的1/50），切削中产生热量的80%集中在刀具刃口区域而不是随切屑带走。局部温度可达1000°C以上。

TC4钛合金的弹性模量仅110GPa（钢的1/2），在切削力下产生较大的弹性回弹——工件在刀具后方"回弹"挤压已加工表面，造成表面"鳞刺"缺陷。

工艺对策： - 使用极锋利的PCD金刚石刀具（前角>0°减小切削力） - 切削深度<0.03mm（精车时），减小回弹量 - 低速切削（40~60m/min），使用高压冷却液（>70bar）

三、切削参数对比

四、材料对定心精度的影响

4.1 热变形

车削热导致镜框局部膨胀。不同材料的温度影响差异显著：

这意味着：铝合金镜框在加工后冷却到室温，外径会"缩"11.5μm——而要求的同轴度公差可能就3μm。解决方法：精车前热机10~15分钟，使工件热平衡后再执行精车；或使用在线温度补偿算法。

4.2 残余应力

切削中的塑性变形在加工表面产生残余压应力。应力释放随时间导致镜筒缓慢变形——这是军工镜筒在服役数年后"像质逐渐下降"的潜在原因之一。

对策：精密镜框在粗车后可进行去应力退火（铜铝：150~200°C×2h；不锈钢：300~400°C×1h；钛合金：500~600°C×1h，真空或氩气保护），消除大部分切削残余应力后再进行精车。

五、JRE/JRS系列对不同材料的适应能力

中测光科JRE/JRS系列立式光学定心车床针对四种镜框材料提供了分级化的工艺能力：

JRS400配备的高刚度花岗岩基座、直线电机驱动和高压冷却系统，专门为不锈钢和钛合金等难加工材料设计，确保在大切削力下仍然维持微米级的导轨直线度。

六、结语

镜框材料的选择决定了定心车削的工艺难度和精度上限。铜铝材料提供了最优的切削性能和表面光洁度，但不锈钢和钛合金在军工和航空应用中不可替代——切削它们的代价是更高的刀具成本和更精细的工艺控制。定心车床的主轴刚度、导轨精度和冷却能力，与材料的物理特性匹配程度，决定了最终的镜筒同轴度是否满足光学设计要求。
