三维激光精密加工技术：从五轴联动到超快激光的微纳制造

导读：三维激光加工技术的核心矛盾在于——如何在复杂曲面上以微米级精度实现材料的精确去除，同时将热影响区控制在最小范围内。这一目标需要三方面的技术协同：五轴联动运动系统提供空间可达性、超快激光（皮秒/飞秒）提供"冷加工"能力、精密实时控制提供闭环精度保证。本文系统解析三维激光精密加工的技术架构和核心工艺参数，并结合中测光科MS-LP和MS-PL系列设备的工程实践，探讨这一技术在航空航天、精密模具和电子制造中的典型应用。

一、三维加工的特殊挑战

传统激光加工以二维平面为主：激光头垂直照射工件表面，XY平移台完成平面内的路径扫描。但当加工对象是航空发动机叶片的冷却气膜孔、精密模具的异形腔体、或涡轮部件的表面微结构时，二维方案面临三个根本性困难：

困难一：可达性。 倾斜表面和深腔区域的激光入射角偏离法线，导致光斑畸变（椭圆化）和能量密度下降——加工效果从表面向内迅速劣化。

困难二：路径规划。 三维曲面上等间距加工点的位置生成需要基于CAD模型的空间路径规划算法，而非简单的XY栅格扫描。

困难三：精度维持。 五轴的机械累积误差加上热漂移，在加工数百至数千个特征点后，精度可能从初始数微米漂移至数十微米。

二、技术架构：五轴联动 + 超快激光 + 实时控制

2.1 五轴联动运动系统

三维激光加工系统的运动控制由五个自由度组成： - X、Y、Z（直角坐标三轴）：控制激光焦点在三维空间中的定位 - A、C（旋转轴）：控制激光入射方向与被加工曲面的法线方向对齐

X、Y、Z三轴通常由直线电机驱动（定位精度±1～2μm），A和C旋转轴由直驱力矩电机驱动（角度精度±10～20角秒）。五轴的联动由CNC控制器实时解算，各轴运动速度和加速度的协调决定加工效率和精度。

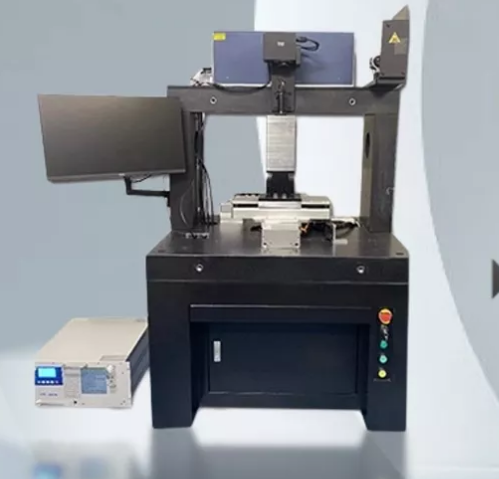

中测光科MS-LP三维激光加工系统采用五轴联动架构，配备高刚度花岗岩基座和直线电机驱动平台，确保在大动态范围（>500×500×300mm）内的微米级定位精度。

2.2 超快激光源

三维精密加工对激光源的核心要求是脉冲宽度短、峰值功率高、热影响小：

中测光科MS-PL高功率皮秒激光五轴微加工系统专门针对硬脆材料（陶瓷、蓝宝石、碳化硅、玻璃）的精密切割和微孔加工，采用皮秒激光源（脉冲宽度<15ps），峰值功率可达数十MW，实现近乎无热影响的材料去除。

2.3 实时控制与精度闭环

五轴联动和超快脉冲之间的时序协调需要精密的实时控制系统： - 激光脉冲发射与平台运动的位置触发同步——确保每个脉冲都落在精确的空间坐标上 - 加工深度和进给速度的在线监测与反馈——通过同轴视觉系统实时监控加工区域 - 热漂移补偿——长时加工中机械结构的热膨胀通过参考点的周期性回归测量进行自动补偿

三、关键工艺参数

3.1 能量密度与脉冲重叠

单脉冲能量密度（J/cm²）需精确控制在被加工材料的烧蚀阈值之上、损伤阈值之下。过低导致材料未被有效去除，过高导致裂纹和重铸层。

相邻脉冲在空间上的重叠率（通常为50%~90%）决定了加工面的粗糙度——重叠率越高，单脉冲的烧蚀坑被后续脉冲"抹平"的程度越高，表面越光滑，但加工速度越低。

3.2 扫描速度与重复频率的匹配

扫描速度v、重复频率f和光斑直径d决定了脉冲重叠率OL：

OL = 1 - v/(f · d)

对于给定的目标重叠率OL，f和v必须保持确定的比值关系。在三维曲面加工中，由于各处曲率不同导致光斑的实际尺寸变化，需要自适应地调整v或f来维持恒定的重叠率。

四、典型应用

4.1 航空发动机叶片气膜冷却孔

航空发动机涡轮叶片表面需要加工数百至数千个直径0.3~1.0mm的微小冷却孔，孔轴线与叶片曲面成特定角度。传统电火花加工（EDM）速度慢（数分钟/孔）、电极磨损导致孔径一致性差。

激光方案：MS-LP系统通过五轴联动保证光束垂直于叶片曲面入射，皮秒激光逐层扫描完成微孔加工。单孔加工时间<30秒，孔壁无重铸层，孔径精度±5μm。

4.2 硬脆材料精密微孔

陶瓷基板、蓝宝石窗口、碳化硅晶圆等硬脆材料（莫氏硬度8~9.5级），传统机械钻孔合格率极低（崩边率>50%），纳秒激光的热应力导致裂纹。

激光方案：MS-PL系统采用皮秒激光（脉冲宽度<15ps），在热扩散发生前即完成材料烧蚀。碳化硅材料（厚0.3mm）上加工直径50μm通孔，孔壁光滑无裂纹，崩边率<2%。

4.3 精密模具表面微纹理

精密注塑模具表面需要微米级的规则纹理（用于光学扩散、疏水表面、装饰效果）。传统化学蚀刻精度低、一致性差。

激光方案：MS-LP系统将CAD纹理图案直接映射到模具曲面，通过精确的扫描路径和脉冲能量控制，在模具表面刻写微米级纹理结构——精度±5μm，一致性极高，无需掩膜和后处理。

五、结语

三维激光精密加工代表了激光制造的精度前沿——它不再是简单的"激光打孔"，而是五轴运动平台、超快激光源和精密实时控制三者高度协同的系统工程。从航空发动机叶片的微孔阵列到精密模具的曲面纹理，从硬脆材料的无裂纹加工到微纳尺度的结构制备，三维激光加工技术正在为高端制造提供不可替代的技术手段。

中测光科MS-LP三维激光加工系统和MS-PL高功率皮秒激光五轴微加工系统，正是这一技术方向上的核心设备方案。
