定心车削一体化：MS-ACL卧式光学定心车床 在光机组件制造中的应用

一、光机组件制造的核心挑战：从"装配偏心"到"加工共轴"

在精密光学镜头的制造流程中，单透镜或胶合件与金属镜框之间的相对位置精度是决定最终成像质量的关键因素。无论光学设计如何优化，若装配完成后的镜头组存在不可接受的偏心误差，成像质量将大幅偏离设计预期。传统的"先装配、后检测、再返修"的串行装调模式，在面对高精度批量生产需求时暴露出效率低、一致性差和成本高的固有缺陷。

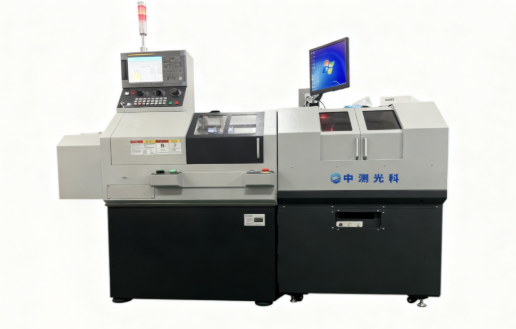

定心车削（Alignment Turning）技术从工艺范式上改变了这一问题——它不再依赖于"装配后纠正"的被动思路，而是在组件层面对镜框外圆和端面进行以透镜自身光轴为基准的车削加工，使加工完成的镜框外圆轴线与透镜光轴在微米级精度上重合。中测光科自主研发的MS-ACL卧式光学定心车床，将精密自准直定心测量系统与数控车削加工单元集成为统一的闭环平台，实现了"测量→调整→车削→复测"的一体化加工流程。

二、核心原理：以光轴为基准的加工范式

定心车削的物理基础是透镜自准直反射原理。将已胶合入镜框的透镜组件安装在可旋转主轴上，自准直光管发出的平行光束照射透镜球面——当透镜光轴与主轴回转轴线存在偏心时，球心反射像随主轴旋转画出一个圆。经典定心公式建立了反射像运动与球心偏的定量关系：

定心车削的操作目标是通过调节光轴调节器使 D → 0（ΔC → 0），此时透镜光轴与主轴回转轴线重合。以此为基准，通过高精度车刀对镜框的外圆、上表面、侧面和底面进行车削，使加工完成的镜框几何轴线与光轴在微米级精度上共轴，同时精控法兰距和空气间隔尺寸。

三、MS-ACL产品系列的技术布局

为满足不同应用场景和预算层次的市场需求，MS-ACL提供了两种配置方案：

MS-ACL-100采用单光路定心测量方案，适用于可见光波段常规镜头的批量生产，以高性价比满足大多数工业镜头和消费类光学产品的定心车削需求。MS-ACL-200升级为双光路定心测量系统，左右侧各配备1支自准直仪，可同时监测镜片前后两球面的反射像——这对红外镜片的定心加工至关重要：红外材料（如锗、硅、硫化锌）对可见光不透明，传统单光路自准直仪无法穿透镜片观测后表面反射像，而双光路配置可分别从前表面和后表面独立进行测量，在不依赖透射光的前提下完成定心。

四、一体化加工流程

步骤一（胶合固定）：光学元件加工后，不进行传统的定心磨边工序，而是直接与金属镜座一体化胶合。这一前移策略避免了磨边环节可能引入的亚表面损伤和边沿崩裂。

步骤二（装夹与初调）：将带镜片的一体化镜座通过治具固定在样品调节机构上。

步骤三（定心测量）：主轴旋转，自准直仪测量球心反射像的晃动轨迹。MS-ACL-100以单光路测量前球面，MS-ACL-200以双光路同时测量前后两球面，数据通过定心软件实时计算偏心量和偏心方向。

步骤四（偏心调节）：根据测量结果，通过光轴调节器对镜片的两面倾斜进行修正，将偏心调至最小（≤ 3 μm），此时透镜光轴与主轴回转轴线基本重合。

步骤五（精密车削）：镜座持续旋转，高精度高硬度车刀在微米级驱动下依次车削镜座的上表面、侧面和底面。外圆加工确保镜框外圆轴线与光轴共轴；端面加工确保法兰面与光轴垂直；底面加工控制空气间隔基准面的轴向位置——三者在同一装夹中一次性完成，杜绝二次装夹误差。

步骤六（复测验证）：车削完成后，再次启动定心测量系统确认光轴与外圆的同轴度及轴向尺寸，确保加工成品满足公差要求。

五、典型应用场景

（一）批量工业镜头生产

对于安防监控、车载辅助、机器视觉等中高批量工业镜头，MS-ACL-100以单光路配置实现高性价比的定心车削。典型的φ12–50 mm口径可见光镜头组件，单件加工节拍可控制在10分钟以内，3 μm定心精度满足大多数工业级镜头的光学性能需求。加工精度以黄铜镜筒为基准，对于铝合金和不锈钢材料，通过优化切削参数可达到同等量级的精度水平。

（二）红外光学系统装配

MS-ACL-200的双光路配置使其能够直接处理锗、硅、硫化锌等红外材料的镜片定心加工。由于红外材料对可见光不透明，传统单光路方案无法穿透镜片观测后表面，而双光路系统可分别从前表面和后表面独立测量——这使MS-ACL-200成为红外热像仪、红外制导光学系统和红外测温镜头制造过程中的关键装备。

（三）非球面镜片与特殊透镜组件

对于非球面透镜和无法通过传统胶合方式固定的特殊透镜组件（如压圈固定的透镜组），MS-ACL可直接以组件整体形态装夹并定心车削，无需经历磨边工序。这一能力极大简化了特殊结构光学组件的制造流程。

（四）旧设备升级改造

中测光科同时提供旧车床升级定心车床服务——在客户现有的数控车床基础上加装定心测量系统和光轴调节模块，以较低的成本赋予旧设备高精度定心车削能力。该方案适合预算有限的中小光学企业，兼顾了精度提升和资产利用率。

MS-ACL卧式光学定心车床的核心价值在于将"测量与加工分离"的传统流程整合为"定心→车削→复测"一体化闭环，以≤ 3 μm的定心精度和≤ 3 μm的几何公差（圆度、圆柱度、垂直度），在单次装夹中完成光机共轴组件的全部关键加工工序。MS-ACL-100和MS-ACL-200的双配置策略——分别对应可见光常规加工和红外双光路加工需求——覆盖了从消费电子镜头到军工红外光电装备的广泛制造场景。配合UP系列/ACD系列独立的离线定心检测节点，中测光科为光学制造企业提供了从来料检验、过程控制到成品验收的完整偏心控制能力链。
