ASML EUV光刻机控制系统与光路系统技术解析

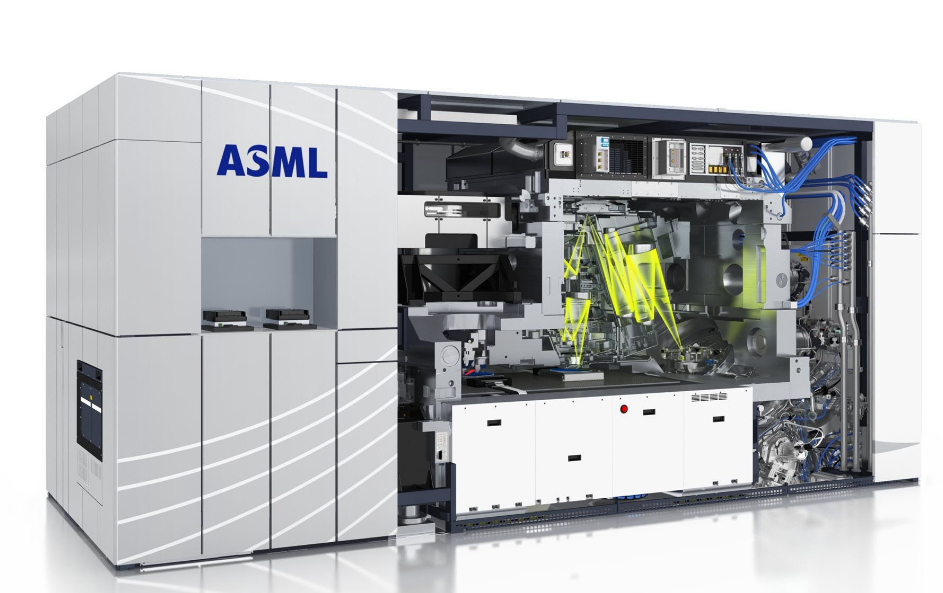

ASML EUV（极紫外）光刻机是目前半导体制造中最先进的光刻设备，用于实现7nm及以下节点的芯片生产。其核心光源波长为13.5 nm，采用全反射式光学设计，并在高真空环境中运行。整机由光源、照明光学、投影光学、掩模台、晶圆台、对准/调平、环境控制、安全联锁及上层数据与算法等多个复杂子系统构成。控制系统采用分布式架构，实时闭环频率可达kHz级，全链路时间同步精度达纳秒级。本文对EUV光刻机的总体工作原理和八大分系统进行技术解析。

一、总体系统工作原理

EUV光刻机的工作原理可概括为：通过高功率CO₂激光器（波长10.6 μm，功率大于20 kW）击穿锡滴（Sn）产生等离子体，辐射13.5 nm EUV光。EUV光经集光镜收集、光谱纯化、照明系统整形匀光后，均匀照明反射式掩模版。掩模上的图形通过六镜投影物镜（M1-M6）以4倍缩小成像到涂有光刻胶的晶圆上。曝光过程中，掩模台与晶圆台保持高速同步扫描（典型速度大于200 mm/s），实现纳米级定位与高吞吐量。整机内部维持高真空（典型压力10⁻³ Pa至10⁻⁶ Pa），避免EUV被空气吸收，同时配备污染控制与热管理系统。

二、八大分系统工作原理及关键技术

（一）光源控制子系统

组成：CO₂主激光器（10.6 μm，功率大于20 kW）、预脉冲激光、锡滴发生器、集光镜、EUV功率稳定控制、冷却系统。

工作原理：锡滴发生器以数十kHz频率喷射直径约25~30 μm的锡滴。预脉冲激光先加热锡滴使其膨胀成形，主脉冲激光随后击穿锡滴产生高温等离子体，辐射13.5 nm EUV光。集光镜（多层Mo/Si反射镜）收集EUV光并聚焦至中间焦点。碎屑缓解系统（磁场偏转加捕集装置）去除锡碎屑与颗粒。

关键技术难点：高功率CO₂激光稳定、锡滴位置与等离子体稳定性、集光镜污染与冷却。解决方案包括采用预加双脉冲控制、实时EUV功率反馈调节激光能量、氢气环境抑制污染、水冷循环控制集光镜温度。

（二）照明与投影光学控制子系统

组成：光谱纯化滤波器（SPF，多层Mo/Si）、照明光学系统（全反射镜组）、投影物镜（六镜组M1-M6）、温度与形变控制。

工作原理：SPF抑制带外辐射，提升EUV光谱纯度。照明系统对EUV光进行整形、匀光和相干性调节，在掩模面形成均匀照明图案。投影物镜以4倍缩小将掩模图形成像到晶圆，采用六枚非球面反射镜实现高数值孔径（NA 0.3~0.55）。全反射式设计避免了透镜材料对13.5 nm波长的强烈吸收。

关键技术难点：反射镜面形精度需达到亚纳米级，多层膜反射率仅约70%，热变形会导致像质劣化。解决方案采用Mo/Si多层布拉格反射镜、主动温度控制与冷却、镜片形变实时监测与补偿。

值得注意的是，EUV投影物镜中六枚非球面反射镜的面形精度和空间位置装调精度，代表了精密光学检测与装调技术的最高水平。每一枚反射镜在装配过程中的中心偏差和倾斜控制，均需要高精度定心测量手段作为保障——这一技术需求与TRIOPTICS OptiCentric系列中心偏差测量仪的应用方向高度一致。

（三）掩模台与晶圆台运动控制子系统

组成：直线电机伺服驱动、位置反馈（激光干涉仪/编码器）、S曲线加速控制、同步扫描控制、振动隔离与主动抑制。

工作原理：掩模台承载反射式掩模，晶圆台承载晶圆。两平台在扫描曝光过程中保持严格同步（同步精度纳秒级），以恒定速度反向运动。晶圆台实现X/Y/Z/θ多轴纳米级定位。

关键技术难点：高速（大于200 mm/s）与高加速度下的同步精度、纳米级位置稳定性、振动抑制。解决方案采用本地闭环伺服驱动、高刚性平台框架、主动隔振与振动前馈抑制。

（四）对准、调平与焦点子系统

组成：对准传感器（对准相机）、焦点传感器、调平传感器、晶圆高度映射模块、套刻校正模块。

工作原理：对准传感器识别掩模与晶圆上的对准标记，建立全局坐标系；调平传感器扫描晶圆表面高度，生成高度图；焦点传感器实时反馈焦面位置，控制晶圆台Z轴。

关键技术难点：亚纳米级对准精度、实时焦点跟踪、多产品层间套刻（Overlay）控制。解决方案采用多波长/多阶衍射对准技术、高带宽焦点伺服控制、曝光前全晶圆高度预映射。

（五）计量与工艺反馈子系统

组成：套刻测量模块、临界尺寸/焦点数据采集模块、机台传感器（剂量/功率/温度等）、校正与优化模块。

工作原理：曝光后，计量系统测量套刻精度、临界尺寸和焦面状态。数据上报至工厂数据库，计算误差后更新曝光参数与台面校正量，形成闭环工艺控制。

关键技术难点：高速高精度在线计量、海量数据处理、实时工艺参数更新。解决方案采用集成机台内计量传感器、统计过程控制（SPC）数据上报、反馈至剂量校准与焦点扫描设定。

（六）热、真空与环境控制子系统

组成：真空腔室（源腔、光学腔、工件腔）、真空泵组（涡轮分子泵加干泵）、温度控制（精度±0.01℃）、冷却系统、污染控制（HEPA/分子过滤器/氩气吹扫）。

工作原理：整机在高真空中运行，真空系统分段抽气。冷却系统对光源、光学镜片、电机等热源进行水冷循环。污染控制去除颗粒、碳氢化合物和锡碎屑。

关键技术难点：高真空与动态扫描运动的密封、光学元件表面污染导致反射率下降、温度稳定性影响纳米级精度。解决方案采用多级真空隔离阀门、氢气环境抑制锡沉积、氩气吹扫与粒子捕集器。

（七）安全与联锁子系统

组成：门锁联锁、激光安全联锁、真空联锁、急停按钮、安全光栅。当门打开、真空破坏或激光异常时，联锁系统立即切断危险源。采用硬件与软件双重联锁设计，关键信号实时监控，确保系统可靠性。

（八）数据与算法层及驱动控制接口

组成：伺服驱动器、运动控制与高速数据采集模块、时钟同步（PTP/IEEE 1588）、主控系统（协调/顺序/监控/工艺数据管理）。运动控制指令通过高速现场总线下发至本地驱动器，主控系统负责工艺配方下载、生产调度、设备状态上报及历史数据管理。

关键技术难点：多轴同步（纳秒级时钟）、海量实时数据处理。解决方案采用分布式控制器架构、全链路IEEE 1588时钟同步、数据上报至工厂数据湖用于统计过程控制与工艺优化。

三、关键控制目标与系统级指标

EUV光刻机的系统级技术指标代表了当前精密工程的极限水平：套刻精度达亚纳米级，EUV功率波动控制在±0.1%以内，焦深控制在数十纳米量级，掩模台与晶圆台定位精度达纳米级，整机可用率高于85%~90%。

四、总结

ASML EUV光刻机是一个集高功率激光、高真空物理、精密光学、纳米级运动控制、实时算法与工厂自动化于一体的极限复杂系统。其核心工程理念包括：全反射式光路、多层Mo/Si布拉格反射镜、双工件台提高吞吐量、分布式实时控制与全局时钟同步、严格的环境与污染控制。各子系统通过高速通信与反馈闭环紧密耦合，共同实现了13.5 nm波长下的高分辨率、高对准精度和高稳定性光刻工艺。

对于光机与光学工程技术人员而言，EUV光刻机中涉及的光学检测与精密装调需求——从投影物镜的面形检测、中心偏差测量到系统波前像差控制——与TRIOPTICS ImageMaster MTF测量仪、OptiCentric中心偏差测量仪及μPhase干涉仪等产品的技术方向高度契合。理解这一复杂系统的分层架构与关键技术难点，有助于在高端光学系统的检测方案设计与故障诊断中建立系统级思维。
