科研院所与光学产线必备：UP 系列高精度中心偏差测量方案

   随着高端光学产业的快速发展，从消费电子镜头、车载光学系统到航天观测设备、科研级光学元件，光学系统的成像质量、性能稳定性，都高度依赖光学元件的中心偏差控制。中心偏差作为球面/平面元件、透镜组、胶合镜的核心质量指标，其测量精度直接决定了最终光学产品的性能上限。

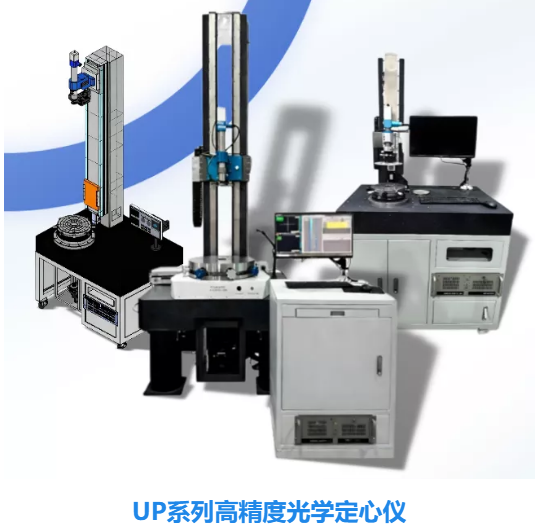

   针对行业内高精度、全场景的中心偏差测量需求，UP系列高精度光学定心仪_偏心仪打造了一套覆盖科研研发到量产检测的完整测量方案，凭借微米级的测量精度、全尺寸的适配能力与多功能集成设计，成为科研院所与光学产线的核心检测设备。

   一、核心技术打底，实现亚微米级测量精度

   UP系列定心仪专为高精度光学测量场景研发，搭载数字式光电自准直仪与电动气浮运动系统两大核心配置，从底层架构保障测量的精准性与稳定性。

   1.双光路自准直系统，兼顾精度与重复性

   设备采用上下双光路自准直设计，上光路自准直仪最高精度可达±0.15″/±0.1″，重复性最低±0.03″；下光路精度同步匹配±0.15″/±0.2″的行业高标准。双光路校准机制有效降低了单次测量的系统误差，无论是科研场景的单次精密采样，还是产线的批量重复检测，都能输出稳定、可追溯的测量数据。

   2.亚微米级偏差捕捉，突破测量精度瓶颈

   UP系列中心偏差测量精度最高可达±0.2μm，普通球面测量重复性低至±0.05μm，胶合面测量重复性±0.1μm。哪怕是微小型透镜、高精度胶合镜这类对偏差极其敏感的元件，设备也能精准捕捉微米级的偏差量，为光学元件的结构优化、工艺迭代提供可靠的数据支撑。

   3.电动气浮运动系统，消除机械误差

   设备采用电动气浮运动系统，全程无机械摩擦，运动过程平稳顺滑，即使在大负载、长行程的测量场景下，也能保持测量精度不衰减，从硬件层面避免了传统机械结构带来的运行误差，保障长期使用的精度稳定性。

   二、全型号矩阵覆盖，适配全场景测量需求

   针对不同尺寸、不同负载的光学元件测量需求，UP系列推出UP200、UP300、UP400、UP600四款型号，实现从小口径实验样品到大口径工业元件的全场景覆盖。

   UP200：适配中小型元件科研检测。支持最大外径450mm、最大高度300mm、负载30kg的元件测量，是高校实验室、科研院所针对小口径光学元件研发的首选型号，满足基础研发场景对高精度的核心需求。

   UP300：兼顾量产检测与多功能测量。新增厚度测量功能，测厚精度达±1μm、重复性±0.3μm；同时支持最大高度1000mm、400kg负载的元件测量，既可以满足中小批量产线的在线质量管控，也能适配中等尺寸透镜组的研发检测。

   UP400/UP600：面向大尺寸高端光学场景。两款型号分别支持最大630mm、870mm的元件外径，最大高度1600mm，最高负载可达1000kg，上导轨行程最长2100mm，专门解决大口径透镜、大型光学镜头组的测量难题，适配航天光学、天文观测等高端领域的大尺寸元件检测需求。

   全系列型号球心成像范围均达到±2000mm，无论是短焦距的微型光学元件，还是长焦距的大型透镜，都能实现清晰成像与精准测量。

   三、多功能集成，一站式解决光学测量全需求

   UP系列定心仪并非单一的中心偏差测量设备，而是集成了多维度光学测量能力，一台设备即可完成中心偏差测量、曲率半径/截距检测、焦距测量、厚度测量（UP300及以上型号）四大核心功能，覆盖光学元件从研发到量产的全流程检测环节。

   对于科研院所而言，多功能集成的设计减少了多设备切换带来的操作误差与系统偏差，提升了实验数据的一致性；对于光学产线而言，单设备覆盖多检测环节，大幅降低了产线的设备投入成本，同时提升了批量检测的效率。

   四、双场景适配，科研与量产的通用测量方案

   1.科研院所：满足研发级的严谨测量需求

   在高校光学实验室、光学科研机构的新型材料验证、新型光学结构研发过程中，测量数据的严谨性、可重复性是核心要求。UP系列的亚微米级测量精度、稳定的双光路系统，能够为科研项目提供高精度的原始数据；同时全型号覆盖不同尺寸的实验样品，适配从基础光学研究到前沿大口径光学技术研发的多元需求。

   2.光学加工产线：适配量产级的高效质量管控

   在光学镜片、镜头、胶合镜的量产环节，检测效率、数据一致性是质量管控的核心。UP系列设备运行稳定、测量流程高效，参数可追溯，能够快速完成批量元件的中心偏差抽检与全检，帮助产线实时管控产品质量，降低不良率，提升批次产品的性能一致性。

   如今，UP系列高精度光学定心仪已广泛应用于光学加工、精密检测、科研院所等领域，以高精度、全场景、多功能的测量能力，成为光学产业升级过程中不可或缺的核心检测方案，为中国高端光学产业的发展提供可靠的测量技术支撑。
