道威棱镜超快激光旋光钻孔微孔形貌调控技术研究

    针对航空航天、精密制造等领域高精度微孔加工需求，本文基于道威棱镜搭建超快激光旋光钻孔系统，开展黄铜基材微孔孔径与锥度的定量调控研究。分析旋光光学系统结构原理，依托超快激光微加工实验，探究楔形棱镜转角、可平移反射镜位置等核心参数对微孔形貌的影响规律，实现微孔锥度大范围可调与零锥度直孔制备，明确了孔径、锥度的主控调控机制，为硬脆及金属材料高精度超快激光微孔加工提供理论与工艺参考。

    一、引言

    微细微孔作为精密零部件核心结构，广泛应用于航空发动机、液压元件、电子封装等高端制造领域。传统机械钻孔、电火花打孔等工艺受材料适应性、加工精度与微孔深径比限制，难以满足难加工材料超精细微孔加工要求。

    超快激光凭借超短脉宽、超高峰值能量特性，可实现无热损伤、高精度的微细材料去除，成为微孔加工主流技术方案。激光旋光钻孔通过光斑高速旋转匀化能量分布，能够弱化激光偏振、原始光斑形貌对成孔质量的干扰，孔径圆度与孔壁光洁度优势显著。道威棱镜作为旋光核心光学元件，在激光钻孔系统中应用潜力突出，但现有研究缺乏对其光学参数与微孔形貌关联的定量分析，工艺调控规律尚未形成系统化结论。为此，本文构建道威棱镜超快激光旋光加工平台，定量研究工艺参数对微孔孔径、锥度的调控机理，验证工艺可行性与稳定性。

    二、超快激光旋光钻孔系统组成及工作原理

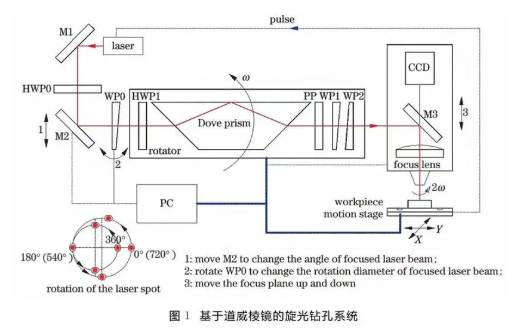

    本次研究所用超快激光旋光钻孔系统由光路传输模块、偏振调控模块、道威棱镜旋光模块、平衡补偿光学模块、聚焦成像模块及数控调节模块构成，全光路参数由计算机精准闭环控制。

    系统以道威棱镜为核心实现光束旋转，搭配半波片、楔形棱镜完成偏振与光束形态调控；增设平衡光学结构，可有效补偿道威棱镜加工误差、安装偏差引发的光斑轨迹偏移问题，保证旋转光斑运动轨迹规整。高速旋转的激光光斑能够重构焦平面能量分布，规避固定光斑偏振不均带来的孔形畸变问题，为高精度、低锥度微孔加工奠定光学基础。

    三、实验方案与参数设置

    实验选用厚度0.5mm黄铜板材作为加工基材，采用皮秒超快激光作为加工光源，激光波长515nm，脉宽1ps，单脉冲能量87μJ。

    加工过程中将激光焦点置于板材厚度中心位置，配合同轴吹气工艺抑制熔渣堆积与氧化烧蚀；统一固定光束旋转速度与单次钻孔时长，控制单一变量开展对比实验，探究光学结构参数对微孔孔径、出入口形貌及锥度的影响规律。

    四、微孔孔径与锥度调控机理

    （一）孔径调控规律

    微孔孔径主要由楔形棱镜旋转角度主导决定，棱镜转角直接匹配焦平面旋转光斑的运动直径，理论计算孔径与实测加工孔径具备高度一致性。而激光离焦量、平均输出功率、光斑重叠率等参数仅对孔径产生微弱影响，不具备主控调控作用，可作为孔径精度的辅助微调手段。

    （二）锥度调控规律

    微孔锥度通过调节可平移反射镜位置实现精准控制，反射镜位移改变聚焦光束出射角度，进而改变微孔入口与出口的成型尺寸。实验表明，加工过程中微孔出口直径基本保持稳定，锥度变化主要由入口孔径尺寸决定；该系统可实现-2.6°至2.3°大范围锥度调控，能够满足负锥度、常规锥度及**零锥度直孔**的加工需求。

    光束传输过程中的能量衰减，是造成微孔出入口形貌差异、锥度理论值与实际值小幅偏差的核心因素，同时偏振扰动也会对孔圆度产生间接影响。

    五、实验结果与分析

    经工艺参数优化后，本系统可稳定制备深径比达6:1的高精度微孔，成孔孔壁光洁平整，整体孔径尺寸一致性良好。

    实验同时发现，部分加工微孔存在圆度偏差、出入口边缘微缺陷等问题，且缺陷表现出重复性特征，主要源于光路偏振扰动与深度方向激光能量梯度衰减。目前微孔内部能量传输演化规律、深度时序成型机制仍需进一步深入探究，以进一步提升成孔综合质量。

    六、结论

    1.道威棱镜超快激光旋光钻孔系统中，**楔形棱镜旋转角度为孔径主控参数**，可平移反射镜位置为锥度核心调控参数，二者相互独立、可分别精准调节。

    2.通过光束出射角度优化，可实现微孔正负锥度连续可调，稳定制备零锥度直孔，适配精密零部件高精度微孔加工需求。

    3.超快激光旋光加工可有效匀化光斑能量、弱化偏振干扰，在金属材料微细微孔加工中具备精度高、一致性好的技术优势，后续可通过光路偏振优化与能量传输模型构建，进一步改善微孔圆度与边缘成型质量。

    4.该工艺方案可为航空、精密机械、电子行业的微细微孔批量加工提供成熟的技术路径，具备良好的工程应用价值。
