Bragg镜：基于相干干涉的超高反射率激光核心元件

    在激光器、垂直腔面发射激光器（VCSEL）及各类精密光学系统中，高反射率、低吸收损耗且具备良好波长选择性的反射镜是核心支撑元件。传统金属反射镜（如银镜、铝镜）虽具备宽谱反射特性，但存在吸收损耗较大、高功率激光下易受损等短板，难以满足现代激光技术的高精度、高功率需求。在此背景下，Bragg镜（又称分布式Bragg反射器DBR、四分之一波镜）凭借多层介质薄膜的精密堆叠设计，利用光的相干干涉效应实现近乎完美的反射，成为现代激光技术领域不可或缺的核心光学元件。

    一、Bragg镜的核心结构：四分之一波介质堆叠体系

    Bragg镜的核心结构由多对高折射率（n_H）与低折射率（n_L）的介质层交替堆叠构成，其关键设计要点在于每一层介质的光学厚度均精确控制为目标设计波长的四分之一（即四分之一波厚度）。这种精准的厚度设计，是其实现超高反射率的基础前提。

    在实际应用中，Bragg镜的材料组合需根据应用场景的波长需求进行选择，常见组合包括TiO₂/SiO₂（适用于可见-近红外波段）、AlGaAs/GaAs（适用于半导体激光领域）、Ta₂O₅/SiO₂等。反射率的高低与介质层数、高低折射率的差值密切相关：层数越多、折射率对比（n_H-n_L）越大，反射率越高。目前，典型商用Bragg镜的介质层对数可达20~40对，反射率可轻松突破99.9%，部分高端产品甚至能达到99.99%以上。

    与传统金属镜不同，Bragg镜采用全介质结构，几乎不存在能量吸收现象，入射光的能量主要通过干涉作用被反射回激光腔内，这一特性大幅降低了激光腔内的能量损耗，有效提升了激光的工作效率与输出功率。

    二、工作原理：相干干涉驱动的高反射效应

    Bragg镜实现超高反射的核心原理是Bragg反射效应，其本质是光的相干干涉作用。当光垂直入射至Bragg镜表面时，每一层高折射率与低折射率介质的界面都会产生部分菲涅尔反射。由于每层介质的光学厚度被精确设计为四分之一波，相邻界面反射的光程差恰好为半个波长，再叠加反射过程中的π相移，使得所有反射光在目标设计波长处形成相长干涉，进而合成强度极强的总反射光。

    Bragg镜的反射带宽（即高反射率对应的波长范围）主要由高低折射率的对比决定：折射率对比越大，反射带宽越宽。其反射谱呈现明显的特征：中心区域为高反射平台，边缘陡峭，这种特性使其能够精准适配激光腔的高反射镜（HR）与输出耦合镜（OC）的使用需求。对于层数较多（大N层对）的Bragg镜，其反射率可通过近似公式计算，其中N为介质层对数，n_s为衬底折射率，n_0为入射介质折射率，增加层数或提高折射率对比，均可显著提升反射率（R值）。

    三、Bragg镜与传统金属镜的性能对比

    相较于传统金属反射镜，Bragg镜在核心性能上具备显著优势，二者的关键性能对比如下：

    在反射率方面，传统金属镜的反射率通常在90%~98%之间，而Bragg镜的反射率可达到99.9%~99.999%，差距显著；在吸收损耗方面，金属镜存在明显的能量吸收，而Bragg镜因全介质结构，几乎无吸收损耗，可最大限度保留激光能量；在激光损伤阈值方面，Bragg镜的阈值远高于金属镜，能够适应高功率激光的工作环境，避免因激光能量过高导致元件损坏；在波长选择性方面，Bragg镜具备明确的反射带，可精准筛选目标波长，而金属镜虽为宽谱反射，但无波长选择性；在角度敏感性方面，Bragg镜的反射带会随入射角增大向短波方向移动，这一特性在设计过程中需重点考量。

    基于上述优势，在固体激光器、半导体激光器、光纤激光器及VCSEL等主流激光设备中，Bragg镜已逐步取代传统金属镜，成为首选的腔镜元件。

    四、Bragg镜的主要应用场景

    凭借超高反射率、超低损耗、高激光损伤阈值等核心优势，Bragg镜广泛应用于各类激光与精密光学系统，主要应用场景包括以下几方面：

    （一）垂直腔面发射激光器（VCSEL）

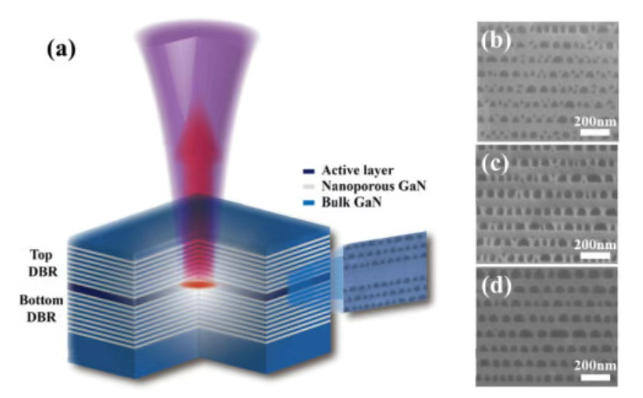

    VCSEL的核心结构由上、下两层DBR镜与中间的量子阱有源区构成，形成短腔激光器。Bragg镜的超高反射率可有效降低激光器的阈值电流，使其具备高效、稳定的工作特性，广泛应用于数据中心、光通信、3D传感等领域。典型的VCSEL结构中，通常采用数十对AlGaAs/GaAsDBR，单面反射率可超过99.9%，确保激光高效垂直出光。

    （二）固体激光器与光纤激光器

    在固体激光器与光纤激光器中，Bragg镜作为高反射端镜或输出镜，为激光提供低损耗反馈，助力激光器实现高效率、窄线宽的激光输出，是这类激光器实现高性能工作的关键元件。

    （三）窄线宽激光与单频激光

    通过与分布式反馈（DFB）结构结合，Bragg镜可帮助激光器实现稳定的单纵模运转，满足窄线宽激光、单频激光的应用需求，在精密测量、量子光学等领域发挥重要作用。

    （四）其他应用场景

    除上述场景外，Bragg镜还可用于光学滤波器与高Q微腔，利用其高反射特性形成高品质因子微腔，适配传感、量子光学、非线性光学等领域的需求；同时，在高功率激光放大器、激光陀螺、精密干涉仪等精密光学设备中，Bragg镜也扮演着重要角色。

    五、Bragg镜的设计与使用要点

    Bragg镜的性能表现与其设计、制备精度密切相关，在设计与使用过程中需重点关注以下要点：

    一是中心波长设计，需严格按照目标应用的波长需求，精确计算各介质层的厚度，确保反射谱与目标波长精准匹配；二是材料选择，需综合考量材料的热膨胀系数、机械应力及透光范围，确保介质层之间结合紧密，且适配工作环境的要求；三是层数与折射率对比的平衡，层数越多反射率越高，但会增加工艺难度与介质层之间的应力，需根据实际需求合理选择，同时折射率对比是决定反射带宽的关键因素；四是角度与偏振考量，斜入射时Bragg镜的反射带会发生蓝移，且需关注TE/TM偏振差异对反射性能的影响；五是制造精度控制，介质层的厚度误差需控制在1%以内，否则会导致反射率明显下降、反射带宽偏移，影响元件的使用效果。

    随着薄膜沉积技术的不断进步，宽带Bragg镜、啁啾（chirped）DBR及混合结构Bragg镜等新型产品不断涌现，进一步拓展了Bragg镜的应用边界，使其能够适配更多复杂的激光与精密光学场景。

    综上，Bragg镜虽结构看似简洁，但其通过精密的四分之一波层厚设计与介质堆叠工艺，将光的相干干涉原理发挥到极致，解决了传统反射镜的性能短板，为现代激光技术的发展提供了核心支撑。从光通信到消费电子，从精密测量到量子光学，Bragg镜的应用已渗透到多个领域，推动着相关技术的持续突破与升级。
