激光加工两类光束聚焦系统原理、特性及差异分析

    在激光微纳加工、精密刻蚀、材料改性等工业应用场景中，光束调控与聚焦方案直接决定加工光斑尺寸、焦深范围、加工精度以及工艺适配性。目前主流的激光光束调控体系主要分为掩模投影成像系统与扩束衍射聚焦系统两类，二者依托的光学原理、光束调控机制、光斑变化规律、焦深特性存在本质区别，适用加工场景也截然不同。本文从光学原理、光束传输规律、核心参数特性等方面，对两类系统进行系统阐述与对比分析。

    一、掩模投影成像聚焦系统

    掩模投影成像系统是基于几何光学成像原理搭建的传统激光加工光路结构，系统核心组成包含光源、掩模板、投影聚焦物镜。

    激光光束入射至带有图形开孔的掩模板后，携带掩模图案信息的光束经过投影物镜进行成像缩束，最终将掩模的图案轮廓精准投影至工件加工表面，实现图形化激光加工。该系统依靠几何成像倍率完成光斑尺寸调控，加工光斑形态完全复刻掩模开孔形貌。

    在参数规律上，加工焦斑直径与掩模自身孔径尺寸呈正比例关系，光斑尺寸由成像缩束倍率直接决定。在焦深特性方面，系统有效焦深与加工光斑半径的平方成正比，光斑口径越大，系统可用焦深范围越长，轴向加工容错空间更大。整体光路调控逻辑以掩模结构为核心，通过更改掩模图案实现多样化图形加工，光束调控仅依赖成像倍率，不受激光衍射效应主导约束。

    二、扩束式衍射极限聚焦系统

    扩束衍射聚焦系统为现代精密激光加工主流光路，光路结构主要由激光源、扩束镜组、聚焦透镜构成，整体基于波动光学衍射极限聚焦原理工作。

    光束首先经过扩束镜完成光束口径拓展，提升入射至聚焦透镜的光束直径，再通过聚焦透镜汇聚压缩，在焦点位置形成极小的能量集中光斑。该系统不依靠掩模成像复刻图案，仅实现单光束极致聚焦，光斑尺寸由入射光束口径、透镜焦距、激光波长共同决定。

    根据衍射极限理论，系统焦点光斑直径与入射扩束光束直径呈反比例关系，入射光束口径越大，最终聚焦光斑尺寸越小，能量集中度越高。在焦深特性上，该系统焦深与焦点光斑半径平方成正比，聚焦光斑尺寸越小，对应的有效焦深越短，轴向加工容差极小，对工作平面位置精度要求严苛。整套光路以光束扩束调控为核心，通过改变扩束倍率调节入射口径，进而控制最终聚焦光斑参数。

    三、两类系统核心光学特性对比

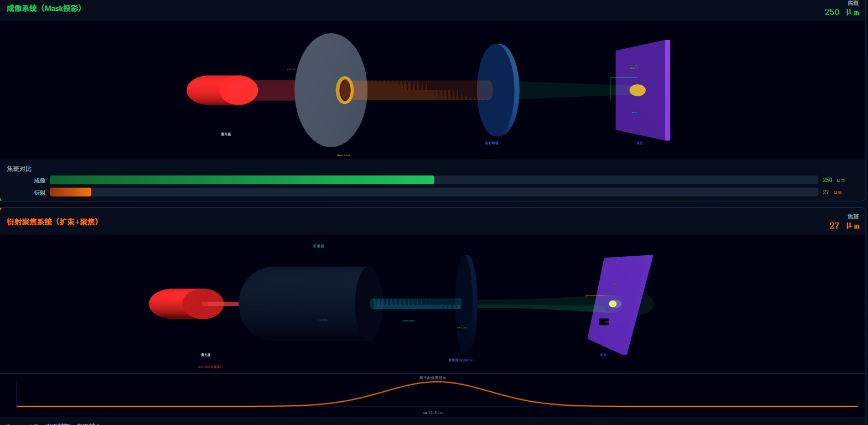

    结合光路原理、参数变化规律、物理本质、调控方式等维度，对掩模投影成像系统与衍射聚焦系统进行系统性对比：

    1.孔径调控作用

    掩模投影系统中，掩模孔径直接决定加工图案形貌与最终光斑尺寸；衍射聚焦系统中，扩束光束口径仅用于调控聚焦光斑大小，无图案成型作用。

    2.参数变化规律

    掩模成像系统：掩模开孔孔径增大，最终加工光斑尺寸同步增大；

    衍射聚焦系统：入射扩束光束直径增大，最终聚焦光斑尺寸持续减小。

    3.底层光学本质

    掩模投影系统遵循几何光学成像规律，光束传输以直线成像、倍率缩放为主；

    扩束聚焦系统遵循波动光学衍射极限规律，光斑受光的衍射效应严格约束。

    4.焦深变化特性

    掩模成像系统光斑越大，焦深越长；衍射聚焦系统光斑越小，焦深越短，二者焦深随光斑尺寸的变化趋势完全相反。

    掩模投影成像系统与扩束衍射聚焦系统代表了激光加工领域两种完全独立的光束调控思路。掩模成像系统优势在于图形化批量加工、轴向加工余量充足，适合图案化成型、大范围非超精密加工场景；衍射聚焦系统能够实现极小光斑与超高能量密度聚焦，适配高精度微纳加工、精密打孔、超精细刻蚀等高端精密工艺。

    在实际光路设计与加工工艺选型过程中，需结合加工图形需求、精度指标、工作距离容差、加工效率要求，结合两类系统的光学特性差异，针对性选用适配的光束聚焦方案，从而实现最优的激光加工效果。
