空间滤波器：激光光束净化的核心光学装置

    在精密光学实验领域，激光常被视为理想的光源，其笔直、均匀的特性是保障实验精度的关键。然而，实际应用中，即便是高质量激光器输出的原始光束，也会存在杂散光、高阶横模等杂质，这些杂质会严重影响实验结果的准确性，进而限制激光在各类精密场景中的应用。空间滤波器作为一种结构简单、效果显著的激光光束净化装置，能够有效剔除光束中的杂质，使激光趋近于理想的平行光状态，成为精密光学实验中不可或缺的核心设备。

    一、空间滤波器的核心工作原理

    空间滤波器的核心结构极为简洁，主要由两个透镜与一个微米级针孔组成，其工作机制严格遵循光的传播规律，本质是通过空间区分实现光束的净化。

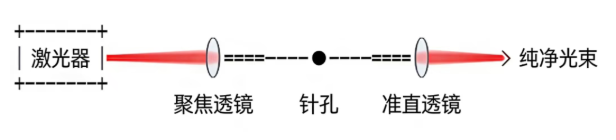

    具体而言，装置中的第一个透镜为聚焦透镜，其作用是将激光器输出的原始光束精准聚焦于一点；微米级针孔则精准安装在该焦点位置，作为光束的“筛选通道”；穿过针孔的发散光束，再由第二个准直透镜进行整理，最终形成一束平行的纯净激光。

    其滤波核心在于对光束的空间区分：实验所需的理想基模高斯光束为沿光轴传播的轴上光，经过聚焦透镜后可完美汇聚于针孔位置，从而顺利通过筛选；而杂散光、高阶横模等杂质均为偏离光轴的离轴光，它们经过聚焦透镜后的焦点与主光束焦点不在同一空间位置，绝大部分会被针孔周围的不透明材料阻挡，无法通过针孔。这种通过空间位置筛选光束的方式，正是“空间滤波器”名称的由来。值得注意的是，该净化过程可同步实现光束的扩束与准直，无需额外增加光学元件，大幅提升了装置的实用性。

    二、空间滤波器的关键参数的选择

    针孔作为空间滤波器的核心部件，其尺寸选择直接决定滤波效果的优劣：若针孔尺寸过大，无法有效阻挡杂散光，滤波效果会大幅下降；若针孔尺寸过小，则会造成主光束能量损耗，甚至完全阻挡光束传播。

    经过实践验证，存在一个容错率极高的最优针孔直径计算公式：最优针孔直径=2×（激光波长×聚焦透镜焦距）/入射光束直径。该公式相较于经典的衍射极限艾里斑公式更为保守，为手工制作提供了充足的容错空间，即便针孔尺寸存在轻微偏差，也能保证良好的滤波效果。以常用的氦氖激光器为例，其波长为632.8nm，根据入射光束直径与聚焦透镜焦距的不同，最优针孔直径通常在5-25微米之间——这一尺寸远小于普通人50-100微米的头发丝直径，足见其精密性。

    针孔的安装对准是装置调试的关键环节，需将针孔精准置于聚焦透镜的焦点上，同时在垂直于光轴的X、Y两个方向实现完美对中，确保光束焦点与针孔中心完全重合。尽管对准过程对耐心要求较高，但只要结构设计合理，即便手工制作也可顺利完成调试。

    三、空间滤波器的简易自制方法

    商用精密空间滤波器价格较高，而掌握其核心工作逻辑后，可利用基础手工工具与常见材料，制作出效果媲美商用产品的装置，实现10微米针孔的滤波功能。自制空间滤波器需满足两个核心要求：一是装置整体需与激光器刚性固定，避免因晃动导致焦点与针孔相对位置偏移；二是针孔的轴向位置（与聚焦透镜的距离）及X、Y二维位置需可实现精准微调。具体制作步骤如下：

    （一）主体结构与聚焦透镜安装

    选用黄铜或铝管作为主体结构（不推荐钢管，因其加工难度较高），管子长度需略长于所选聚焦透镜的焦距，内径略大于透镜直径。在管子一端加工适配的凹槽，将聚焦透镜卡入后，用定制盖子固定；若需精准调整透镜轴向位置，可采用细牙螺纹盖子；若追求简便，也可通过金属垫片调整好焦距后，将透镜直接粘死固定。若需同时实现大幅光束扩束，可选用短焦距聚焦透镜（如显微镜物镜、二极管激光模块中的单透镜），需注意的是，焦距越短，对针孔的调整精度要求越高。

    （二）核心针孔的制作

    无需购置昂贵的商用精密针孔，家用铝箔即可作为优质原材料。具体方法为：取一块平整的平板玻璃，将铝箔平铺于玻璃表面，用全新且针尖笔直的大头针，垂直轻扎铝箔，即可制作出边缘整齐、尺寸精准的微小针孔。若担心铝箔撕裂，可在扎孔位置预先粘贴一层透明包装胶带，再进行扎孔操作。制作完成的针孔，用胶水粘贴在中间开有大孔的金属垫片上即可，无需刻意追求初始居中，后续可通过X、Y调整结构完成精准校准。

    （三）X、Y二维调整结构制作

    X、Y二维调整结构是自制装置的核心，直接决定针孔对准的精准度。在铝管另一端加工足够深的凹槽，用于放置粘贴针孔的金属垫片，凹槽尺寸需略大于垫片，为垫片预留上下、左右的移动空间；随后在铝管圆周上，均匀钻4个小孔并攻上细牙螺纹，拧入调整螺丝。可通过4个螺丝顶推垫片调整位置，也可采用2个螺丝搭配2个弹簧的方式，使调节过程更顺滑。调整完成后，锁紧螺丝或用胶水固定，即可实现装置的长期稳定使用。

    （四）准直透镜安装

    准直透镜的安装门槛较低，穿过针孔的发散光，只需在合适位置安装准直透镜，即可将其重新整理为平行光。准直透镜的位置偏差不会影响针孔的滤波效果，即便安装精度略有不足，也不会对装置整体使用造成影响。

    四、空间滤波器的应用价值与意义

    空间滤波器在精密光学领域具有广泛的应用，涵盖拉曼光谱、干涉测量、全息成像、颗粒分析、半导体检测、流式细胞术、超分辨率显微镜、光镊技术、布里渊散射等多个领域。对于开展精密光学实验的研究者而言，空间滤波器是不可或缺的刚需设备——即便使用最便宜的1mW氦氖激光器，加装空间滤波器后，光束质量也能实现质的飞跃。

    空间滤波器以朴素的光学原理，有效解决了精密光学实验中核心的光束质量问题，打破了“精密光学设备必然价格高昂”的固有认知。它证明了只要掌握核心技术逻辑，即便使用基础工具与常见材料，也能打造出专业级的光学装置。当然，若所使用的激光器本身具有极为纯净的光斑（如Cobolt05系列的532nm固体激光器），则无需额外使用空间滤波器；若不具备此类设备，建议配置空间滤波器以保障实验精度。
