直角棱镜光学平行差及相关误差原理解析

    直角棱镜是光学系统中实现光路转折、反射的核心元件，其加工几何精度直接决定光学系统的传输与成像质量。在棱镜质量评价体系中，光学平行差是表征光路偏差的关键指标，其产生与棱镜角度误差、棱差（塔差）密切相关。本文以入射面AB、出射面BC、反射面AC的标准直角棱镜为研究对象，对理想棱镜定义、实际光学平行差概念及分量构成进行系统阐释。

    一、理想直角棱镜核心光学定义

    理想加工状态下，直角棱镜的几何形态与光路传输遵循严格设计规范，相关基础定义如下：

    1.光轴传输路径：入射光轴垂直于AB入射面入射，经AC反射面全反射后，沿垂直于BC出射面的方向出射，光路严格处于预设平面内。

    2.工作面与棱线：棱镜的AB、BC、AC三个光学功能表面为工作面，各工作面相互交汇形成的交线即为棱线。

    3.主截面与光轴截面：垂直于棱线的平面定义为棱镜主截面；包含理想入射与出射光轴的主截面，为光轴截面，是棱镜误差分析与光路计算的基准平面。

    二、实际加工状态下光学平行差的定义

    受加工工艺限制，实际棱镜存在角度偏差与棱线位置偏差，导致光路偏离理想状态，由此引出光学平行差与基准棱核心概念：

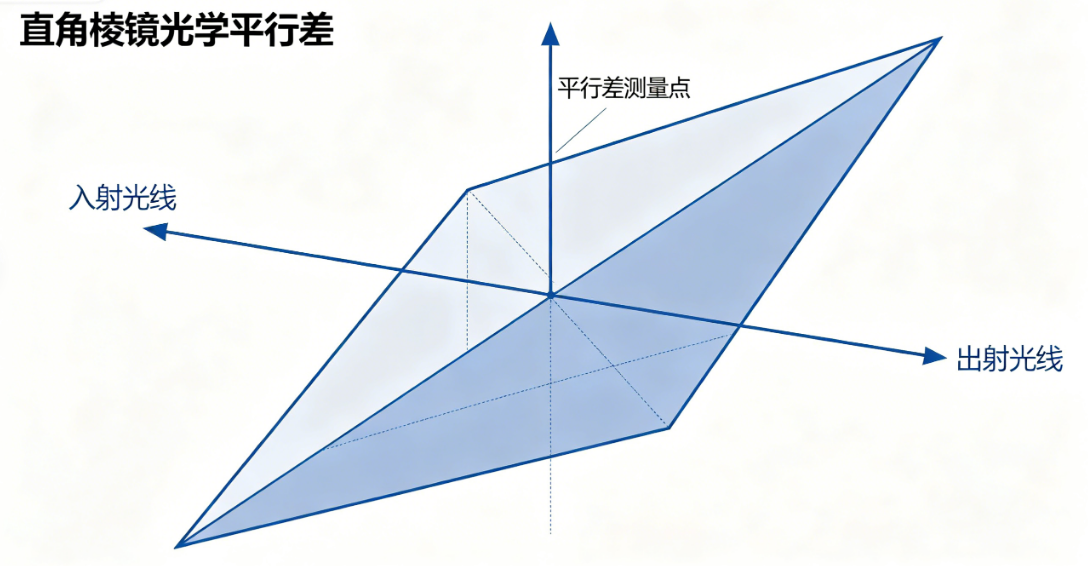

    光学平行差θ，指光轴垂直入射至棱镜入射面时，出射光线相对出射面法线产生的偏角偏差，是量化棱镜几何误差对光路影响的核心参数。

    为统一误差评价标准，引入基准棱定义：以入射面与另一工作面的交棱作为基准棱，由该基准棱确定光轴截面基准。其中，光轴截面内各工作面的角度偏差为角度误差，工作面法线偏离光轴截面的角度偏差为棱差，二者共同诱发光学平行差。

    三、光学平行差的分量构成

    依据误差来源与作用方向，光学平行差可分解为两个相互独立的分量，分别对应不同类型的加工误差：

    1.第一光学平行差θⅠ

    该分量由光轴截面内的角度加工误差产生，是光学平行差在入射光轴截面内的投影分量，直接体现棱镜角度偏差对光路的轴向影响。

    2.第二光学平行差θⅡ

    该分量由棱线几何位置偏差（棱差/塔差）诱发，表现为光学平行差垂直于光轴截面的分量，反映棱线位置偏移带来的光路侧向畸变。

    四、结语

    直角棱镜的光学平行差是角度误差与棱差共同作用的结果，通过区分第一、第二光学平行差，可实现误差来源的精准溯源。明晰上述原理，不仅能够为棱镜加工精度控制提供理论依据，也可为光学系统装调、误差补偿与性能优化提供技术支撑，对保障精密光学系统的工作稳定性具有重要工程意义。
