扫描电子显微镜（SEM）在光学检测领域的应用探析

    扫描电子显微镜（ScanningElectronMicroscope,SEM）作为一种高分辨率显微成像设备，凭借超越传统光学显微镜衍射极限的技术特性，在光学检测领域实现了对微纳尺度微观结构的精准观察、测量与分析，成为该领域不可或缺的核心检测手段。其通过电子束与样品的相互作用实现成像，为光学元件制备、工艺监控、器件检测与失效分析等全流程提供了科学、精准的技术支撑，推动了光学加工与光电子领域的技术发展与质量提升。本文将从工作原理出发，系统探析SEM在光学检测领域的典型应用与核心价值。

    一、扫描电子显微镜的核心工作原理

    SEM的成像核心在于以极细电子束扫描样品，通过检测电子与样品相互作用产生的物理信号完成成像，整个过程可分为电子束发射与聚焦、光栅扫描、信号产生、信号检测与成像四个关键环节，各环节协同实现对样品微观结构的高分辨率还原。

    1.电子束发射与聚焦：电子枪持续发射直径约几十微米的高能电子束，经电磁透镜完成精准聚焦。电磁透镜作为SEM的核心部件，通过通电线圈产生非均匀磁场，利用洛伦兹力改变运动电子轨迹，实现电子束的会聚或发散，其功能类似光学显微镜的玻璃凸透镜，且能解决电子带电无法通过玻璃折射的问题。电子束经聚光镜、物镜的逐级聚焦，最终形成直径仅几纳米的极细探针，为纳米级检测奠定基础。

    2.光栅扫描：聚焦后的纳米级电子束，在扫描线圈的精准控制下，于样品表面进行逐点、逐行的光栅状扫描，扫描方式与电视成像原理相近，确保对样品检测区域的全面覆盖。

    3.信号产生：高能电子束轰击样品表面时，会激发出多种物理信号，其中二次电子与背散射电子是成像的核心信号。二次电子来源于样品表层，对样品表面微观形貌高度敏感，是观察样品形态与纹理的关键；背散射电子来源于样品较深层，其信号强度与样品原子序数正相关，原子序数越大图像越亮，可有效区分样品不同化学成分的区域。

    4.信号检测与成像：专用探测器收集上述物理信号并将其转换为电信号，电信号的强度直接用于调节显示器对应像素点的亮度。由于电子束在样品上的扫描与显示器扫描保持同步，显示器最终可呈现出样品表面放大后的形貌或成分分布图，完成整个检测成像过程。

    二、SEM在光学检测领域的典型应用场景

    光学领域中，大量核心元件与工艺的特征尺寸处于纳米至微米级别，超出了传统光学显微镜的检测能力，而SEM凭借其高分辨率特性，成为该类微观结构检测的核心手段，其应用覆盖微纳光学元件表征、工艺监控、器件检测、失效分析等多个关键环节，具体典型应用如下：

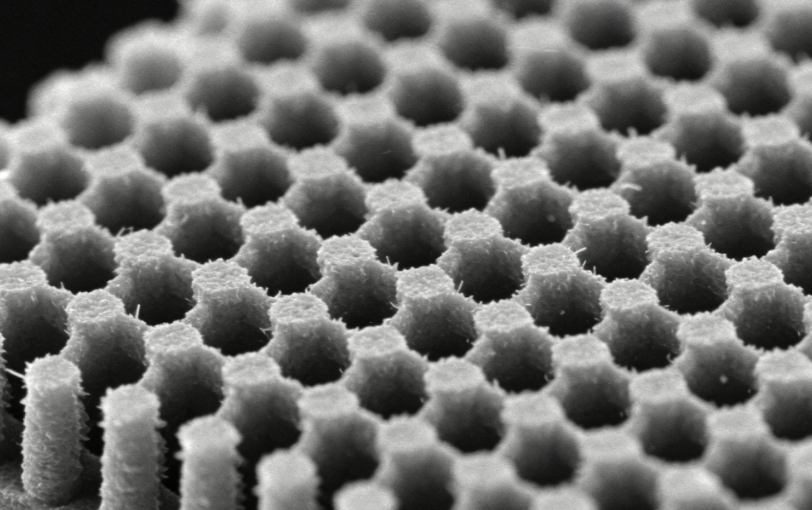

    1.微纳光学元件的精准表征：微纳光学元件如衍射光栅、光子晶体、超表面、微透镜阵列等，多采用半导体、纳米压印等工艺制备，特征尺寸极小，其线宽、侧壁陡直度、孔洞形状、周期排列规整度等参数直接决定光学性能。SEM可清晰呈现上述关键参数，为微纳光学元件的研发、生产与性能优化提供精准的微观结构数据支撑。

    2.光刻与微加工工艺的全程监控：在衍射元件、光波导等光学器件的制造过程中，光刻与微加工工艺的精度直接影响器件质量。SEM作为工艺监控的“眼睛”，可精准评估光刻胶图形、刻蚀效果、镀膜台阶覆盖情况，判断光刻图形显影是否完全、刻蚀深度是否达标、线条底部是否存在残留，及时发现工艺偏差，保障光学器件制造工艺的准确性与稳定性。

    3.光纤与波导的端面精细化检查：光纤连接器端面与光子集成电路（PIC）的波导结构是光传输的关键部位，其表面状态直接影响光传输损耗。SEM可实现高倍数放大检测，清晰识别光纤端面的划痕、凹坑、污染物及纤芯偏心等问题，同时可观察波导芯层形状与表面粗糙度，为光纤与波导器件的质量检测和性能优化提供依据。

    4.光学薄膜与涂层的截面深度分析：光学镜片的增透膜、高反膜、滤光片等多层膜结构，其厚度、均匀性及层间界面状态是决定镀膜性能的核心因素。通过切割样品制备截面，SEM可精确测量多层膜各层的厚度，分析膜层均匀性及层间是否存在扩散、脱落等问题，为镀膜工艺的开发、优化与质量控制提供关键微观数据。

    5.半导体激光器与LED的失效分析：垂直腔面发射激光器（VCSEL）、边缘发射激光器、Micro-LED等光电器件的失效问题多源于微观结构缺陷。SEM可清晰观察芯片的裂纹、位错等结构缺陷，以及电极接触不良、镀层不均匀等问题，结合能谱分析（EDS）附件，还可进一步分析器件中异物或腐蚀产物的化学成分，精准定位失效原因，为光电器件的可靠性提升与故障修复提供科学依据。

    6.荧光粉与闪烁体材料的形貌观察：LED荧光粉、X射线闪烁体的颗粒形貌、尺寸分布与分散性，直接影响材料的发光效率及涂覆工艺稳定性。SEM可直接观察上述材料的颗粒大小、形态（球形或不规则形），分析其尺寸分布与分散状态，为荧光粉、闪烁体材料的研发与应用优化提供微观形貌数据。

    三、SEM在光学检测领域的核心价值与意义

    在光学加工与光电子领域，宏观光学性能由微观结构特征直接决定，而传统检测手段难以突破光的衍射极限，无法实现对微纳尺度微观结构的有效观测。SEM的核心价值，在于通过电子束成像技术突破了这一技术瓶颈，让工程师能够清晰“看见”并精准测量决定光学器件宏观性能的微纳微观结构，实现了从微观结构分析到宏观光学性能把控的有效衔接。

    从产业发展角度，SEM为光学领域的技术创新与质量提升提供了关键检测支撑：在研发阶段，其助力科研人员深入探究微纳光学结构的性能机理，加速新型光学元件与器件的研发进程；在生产阶段，其实现了对核心工艺与产品质量的精准监控，有效降低生产次品率，提升生产效率；在失效分析阶段，其精准定位器件故障原因，为产品可靠性提升与工艺改进提供方向。可以说，SEM已成为光学检测领域不可替代的核心设备，推动了光学产业向微纳化、高精度、高可靠性方向发展。

    综上，扫描电子显微镜凭借独特的工作原理与高分辨率特性，在光学检测领域实现了多场景、全流程的技术应用，其对微纳尺度微观结构的精准观测能力，填补了传统光学检测手段的技术空白。随着光学产业向微纳化、集成化方向不断发展，SEM的应用场景将进一步拓展，其在光学检测领域的核心地位也将愈发凸显，为光学技术的持续创新与产业高质量发展提供更为坚实的技术支撑。
