一文读懂高双折射保偏光纤：材料与工艺的“魔法”

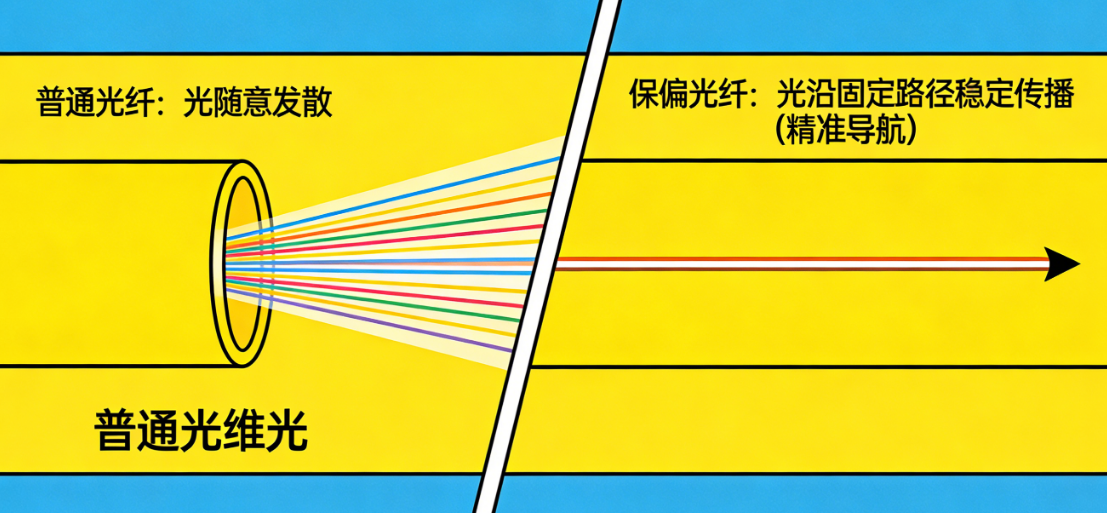

    在光纤通信和光学设备中，保偏光纤就像一位“精准导航员”，能让光的传播方向保持稳定，而高双折射保偏光纤更是其中的“佼佼者”。它之所以能有出色的保偏能力，核心秘密就在于材料选择和特殊工艺共同打造的“折射率差异”，下面用通俗的方式为你拆解其中的原理。

    核心原理：应力让光“走不同路”

    高双折射保偏光纤的工作基础，是一种叫“应力光学效应”的现象——简单说，当光纤材料受到不同方向的应力时，光在光纤里的传播速度会不一样，这种速度差异背后，就是折射率的不同。我们可以把光想象成在两条不同路况的路上行驶的汽车，路况差异（折射率差异）越大，两车行驶速度（光的传播速度）差别就越明显，这就是“双折射”的核心含义。

    而高双折射保偏光纤的关键，就是通过特殊设计，让光在两个垂直方向上的折射率差异足够大，从而让光的偏振方向保持稳定，不会轻易“跑偏”。

    典型代表：熊猫保偏光纤的“特殊结构”

    最常见的高双折射保偏光纤是“熊猫保偏光纤”，它的结构特别好理解：中间是光纤的核心部分（纤芯），就像光的“主干道”；纤芯外面是包裹它的“保护层”（包层）；在纤芯两侧，还对称分布着两根“小杆子”（应力杆），整个结构看起来有点像熊猫的眼睛，因此得名。

    从材料来看，各部分的选择都有讲究：

    纤芯：用的是熔融石英（类似玻璃的材质），还掺了一点氧化锗，目的是提高它的折射率，让光能乖乖待在纤芯里传播，不会轻易“跑出去”；

    包层：是纯的熔融石英，折射率比纤芯低，刚好能“困住”光；

    应力杆：同样是熔融石英，但掺了硼元素，它的折射率比纤芯略低，不会破坏光的传播路径。更关键的是，它的热膨胀系数（简单说就是受热膨胀、遇冷收缩的程度）远高于包层的纯熔融石英——应力杆的热膨胀系数大概是包层的6倍，这种巨大差异是后续产生应力的关键。

    关键工艺：高温冷却“冻出”应力差

    熊猫保偏光纤的特殊性能，离不开一套精准的制作工艺，核心步骤可以概括为“做预制棒→嵌应力杆→高温熔融→冷却冻应力”：

    1.先做出一根“基础预制棒”：中间是掺了氧化锗的纤芯，外面裹着纯熔融石英包层，包层上还预留了两个小孔，专门用来放应力杆；

    2.插入应力杆：把两根掺硼的高膨胀系数应力杆，精准嵌入包层的小孔里，形成“纤芯+包层+两根应力杆”的组合结构；

    3.高温熔融：把整根组合预制棒放进高温炉，加热到1800℃左右。这时预制棒会慢慢收缩，应力杆和包层之间的小缝隙被压实，最终熔成一个整体。此时材料温度高、质地软，热胀冷缩产生的应力会自然释放，不会留下“后遗症”；

    4.冷却冻结应力：接下来让炉温慢慢下降。当温度降到1200℃左右（纯熔融石英的“玻璃转变温度”）时，材料会从软乎乎的状态逐渐变硬，黏度急剧增加，再也难以通过变形释放应力。继续降温到室温后，因为应力杆和包层的热膨胀系数差别太大，它们收缩的程度不一样，就会产生相互拉扯、挤压的力——这种力被“冻结”在光纤里，形成了稳定的“残余热应力”。

    应力分布与双折射：光的“快慢车道”

    这些冻结的应力在纤芯附近分布很有规律：

    沿两根应力杆连线的方向（比如左右方向）：纤芯会被两边的应力杆“往外拽”，主要受到“拉力”，应力比较大；

    垂直于连线的方向（比如上下方向）：纤芯会被包层“夹紧”，主要受到“压力”，应力相对较小。

    根据之前说的应力光学效应，应力大的方向，光的折射率更高，传播速度更慢，我们称之为“慢轴”；应力小的方向，光的折射率更低，传播速度更快，称之为“快轴”。

    普通单模光纤的这种折射率差异非常小，而熊猫保偏光纤通过材料和工艺的优化，把差异放大到了普通光纤的1000倍左右，这样就能牢牢“锁定”光的偏振方向，实现高效保偏。

    核心逻辑：材料+工艺=高保偏能力

    总结下来，高双折射保偏光纤的“神奇能力”来源于一个清晰的逻辑链：

    先选对材料——用高膨胀系数的掺硼应力杆，搭配低膨胀系数的纯熔融石英包层，制造出足够大的膨胀差异；再通过精准工艺——1800℃高温熔融后缓慢冷却，在材料变硬的关键温度区“冻结”住应力；这些应力形成了方向不同、大小有别的应力差，再通过应力光学效应，转化为明显的折射率差异（高双折射）；最终，这种高双折射让光的偏振方向稳定不变，实现了出色的保偏效果。
