为何光源是晶圆检测性能的关键因素？

    在半导体制造的精密检测环节中，晶圆检测技术的精度直接决定产品良率与可靠性，而这一技术的核心竞争力，源于容易被忽视的“光源”——相关研究明确，晶圆视觉检测的性能构成中，照明系统的影响占比高达70%，光学元件贡献20%，算法仅占10%，照明质量已然成为定义检测系统上限的关键因素。

    一、光源主导检测性能的底层逻辑

    晶圆检测的特殊场景，决定了光源的不可替代性。从晶圆本身特性来看，其表面兼具强反射、多层膜结构与微结构特征，且缺陷尺寸往往逼近衍射极限，常规照明难以捕捉微小缺陷信息；从技术流程来看，算法的作用仅限于“放大已观察到的特征”，若照明未能将缺陷转化为可识别信号，再先进的算法也无法实现有效检测。因此，晶圆照明的核心目标绝非简单“照亮晶圆”，而是通过科学的光学设计，利用“散射”效应、规避“镜面反射+衍射”的干扰，将目标缺陷特征转化为清晰的对比度——而信噪比最大化，正是机器视觉图像处理稳健运行的核心前提。

    二、晶圆检测的关键可控参数体系

    要实现理想的照明效果，需围绕四大核心可控参数进行精准调控，形成完整的技术支撑体系：

    1.光学元件：涵盖像差、衍射、焦距、视场、光圈、景深等指标，直接影响光线的传导与聚焦质量；

    2.电子元件：聚焦低噪声、像素数量、像素分辨率、屏蔽线缆、稳定供电等性能，为图像采集提供基础保障；

    3.光属性：包括红外（IR）、可见光（ROYGBIV）、紫外（UV）、X光（x-ray）等全光谱范围，需根据缺陷类型与晶圆材质适配；

    4.光源类型：分为漫射、镜面、轴向、环形、穹顶、斜射、明场/暗场、结构光等多种形式，是决定对比度效果的核心变量。

    三、典型照明方案及应用场景

    （一）暗场照明

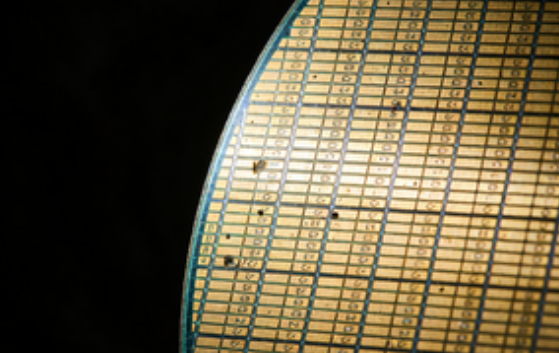

    暗场照明遵循“入射角等于反射角”的光学原理，能让晶圆表面的目标物体（如硅晶圆上的焊球、激光蚀刻的划片标记）呈现明亮状态，而晶圆基底本身保持黑暗，从而有效突出微小缺陷。针对划片标记这一特殊检测对象——其多为激光蚀刻的凹坑结构，与晶圆基底同色且凸起不明显，其中“软标记”甚至不反射暗场照明——需通过光源角度与强度的精细化调整，实现精准识别。

    （二）小角度照明方法

    小角度方法通过优化光学结构提升检测效果：采用不透明挡板实现光源的近距离布置，挡板正面可用于漫射明场照明，相比传统50/50分光镜能提供更强光线；搭配反射镜后，可兼容标准垂直相机或显微镜配置，降低设备适配成本。实验结果显示，小角度暗场图像的检测效果显著优于明场图像：明场图像中，焊盘明亮但探针标记较暗，且存在内部反射干扰；而小角度暗场图像能让探针标记清晰亮显，同时抑制焊盘反光，使检测目标与背景形成鲜明区分，大幅提升缺陷识别准确率。

    四、总结：光源技术的核心价值与发展方向

    光源作为晶圆检测性能的核心驱动力，其技术优化与精准适配是突破检测精度瓶颈的关键。在半导体行业对微小缺陷检测要求日益严苛的背景下，深入理解晶圆的光学特性、精细化调控照明参数、适配场景化光源方案，将成为推动晶圆检测技术升级的核心路径。未来，随着光源技术与光学、电子、算法的深度融合，将进一步提升晶圆检测的效率与精度，为半导体制造的高质量发展筑牢基础。
