光子超材料为何被称为结构主导下的光学新范式？

    随着现代纳米制造技术与电磁理论的深度融合，人类对光的操控能力已迈入一个前所未有的阶段。在这一进程中，光子超材料（Photonic Metamaterials）作为一类由人工微纳结构构成的新型功能材料，正逐步重塑传统光学的认知边界。其核心理念在于：材料的光学响应不再主要依赖于其化学组成，而是由精心设计的亚波长结构所决定。这一范式转移不仅催生了诸多突破性物理现象，也为下一代光子器件的发展提供了全新路径。

    一、光子超材料的基本原理

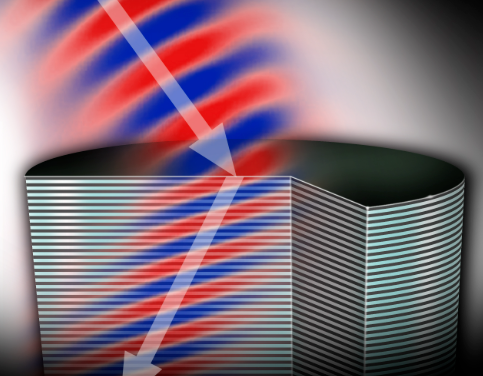

    光子超材料是由周期性或非周期性排列的“超原子”（Meta-atoms）构成的人工复合结构，其特征尺寸远小于工作波长。这些基本单元——如开口谐振环、金属纳米棒或高折射率介质柱——可类比为光频段的LC谐振电路，通过局域电磁共振调控等效介电常数（ε）与磁导率（μ）。当两者同时为负时，材料表现出负折射率特性，即相速度与能流方向相反。这一反常行为最早由Veselago于1968年从理论上预言，并在21世纪初由Pendry与Smith等人通过微波频段实验验证。

    相较于传统光学材料依赖本征物性参数，以及光子晶体依赖布拉格散射形成光子带隙，光子超材料的核心优势在于其可编程的等效电磁参数，从而实现对光波相位、振幅、偏振乃至动量的任意调控。

    二、从体超材料到超表面的演进

    尽管早期体超材料在微波与太赫兹波段展现出巨大潜力，但其在可见光与近红外波段的应用面临严峻挑战。首先，金属结构在高频下存在显著的欧姆损耗；其次，三维堆叠结构对纳米加工精度要求极高，难以规模化制备。为此，研究重心逐渐转向二维形式的超表面（Metasurfaces）。

    超表面将光学功能压缩至亚波长厚度的平面内，通过空间变化的相位分布实现波前整形。例如，利用几何相位（Pancharatnam–BerryPhase）或传播相位调控，可构建平面透镜（Metalens）、涡旋光束发生器、偏振转换器等。此类器件不仅体积轻薄、易于集成，且兼容现有半导体工艺，已成为“平面光学”（Flat Optics）领域的核心技术。

    三、关键挑战与发展方向

    尽管前景广阔，光子超材料的实际应用仍需克服若干瓶颈：

    1.材料损耗问题：金属在可见光波段的高吸收限制了器件效率。全介质超表面（如基于TiO₂、Si、GaAs等高折射率材料）因其低损耗特性成为重要研究方向。

    2.制造工艺限制：大面积、高精度、低成本的纳米压印或自组装技术亟待突破。

    3.多功能集成：如何在同一平台上实现动态调谐、多波长响应或非线性增强，是迈向实用化的关键。

    4.智能设计方法：结合机器学习与逆向设计，可加速超材料结构的优化过程，提升性能上限。

    四、应用前景与战略意义

    光子超材料及其衍生技术已在多个前沿领域展现变革性潜力。在成像领域，超透镜有望突破衍射极限，实现纳米级分辨率；在通信领域，超表面天线可提升5G/6G系统的波束赋形能力；在国防科技中，其被探索用于电磁隐身与雷达散射截面缩减；而在消费电子领域，超薄光学元件正推动AR/VR设备向轻量化、高集成度演进。

    更为深远的是，光子超材料代表了从“材料发现”到“结构创造”的科学范式跃迁。它标志着人类不再被动依赖自然物质属性，而是主动“编写”光与物质相互作用的规则。

    光子超材料作为21世纪光学工程的重要里程碑，正持续推动基础物理与应用技术的交叉融合。随着材料科学、纳米制造与人工智能的协同发展，这一领域有望在未来十年内实现从实验室原型向产业化应用的关键跨越，为信息、能源、医疗与国防等国家战略需求提供强有力的光子学支撑。
