一、基础定义与发展背景
光子晶体表面发射激光器(PCSEL)是具有折射率周期性分布(类二维/三维分布式反馈DFB)的表面发射激光器,核心优势包括输出功率大、光束质量好、易于二维集成,理论上激射波长可覆盖可见光、红外及紫外波段。自1998年日本京都大学SusumuNoda(野田进)发表Γ点激射InP基PCSEL以来,其发展已近三十年。

二、核心工作原理
PCSEL的原理基于一维DFB的二维扩展:
1.一维DFB通过周期性凹槽反射特定波长光形成驻波,实现单一波长振荡;
2.PCSEL的光子晶体层为二维方形晶格结构,当晶格常数等于材料内部波长(光波长/材料折射率)时,会形成驻波奇点;
3.有源层产生的光经光子晶体层相邻孔洞的衍射耦合,形成二维驻波并被有源区放大,部分振荡光向上衍射从激光器顶部漏出,产生单波长表面激射光束。

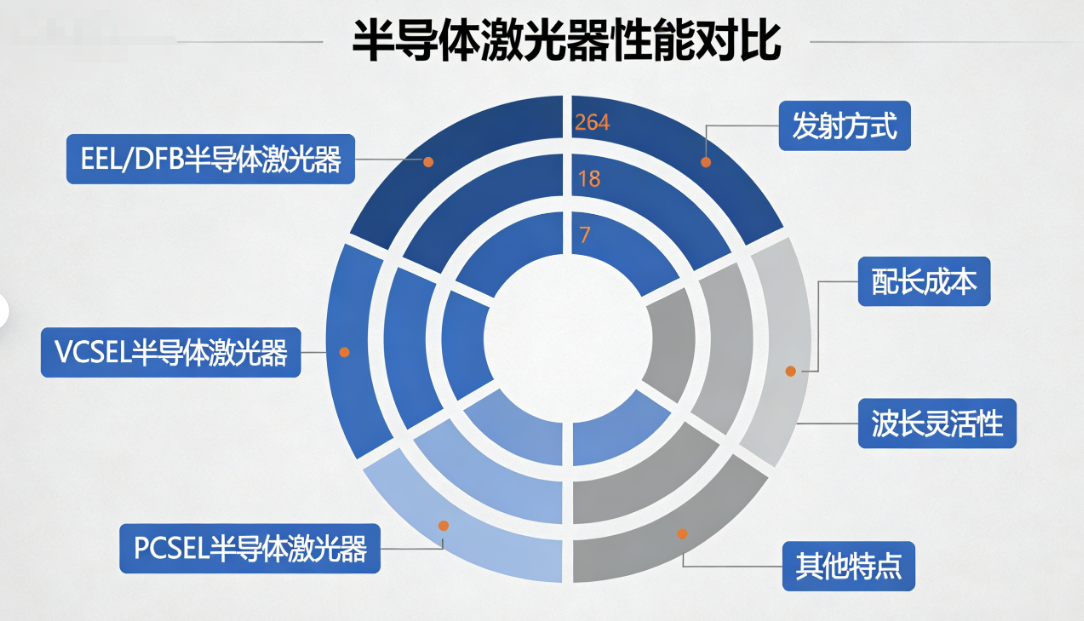

三、与主流激光器的性能对比
| 类型 | 发射方式 | 封装成本 | 波长灵活性 | 功率表现 | 其他特点 |
|---|---|---|---|---|---|
| EEL/DFB | 边缘发射 | 高 | 灵活 | 高 | 需解理外延片,波长一致性差,难单纵模 |
| VCSEL | 表面发射 | 低 | 受限 | 低(单管 < 10mW) | 易二维集成,无需解理,可通过多结 / 阵列提升功率 |
| PCSEL | 表面发射 | 低 | 灵活 | 高 | 光束质量优,调制速率高于 VCSEL,整合前两者优势 |
四、结构类型与制备工艺
PCSEL主要有两类结构及对应制备方法:
1.三明治结构:上下包层夹光子晶体层,采用二次外延法制备。需控制MOCVD中半导体材料从垂直生长转为侧向生长,实现空气孔洞掩埋,工艺难度较高;
2.表面光子晶体结构:光子晶体层位于顶层(除电极外),采用表面ICP刻蚀或纳米压印法制备。核心难点是深孔刻蚀时保持侧壁光滑及实现大深宽比。
五、研究现状与核心团队
截至2022年,日、美、中三国发表的PCSEL相关文章及专利占全球69.2%,核心研究团队包括:
日本:京都大学SusumuNoda组;
美国:伊利诺伊大学KentD.Choquette组、德克萨斯大学WeidongZhou组;
中国:台湾阳明交通大学卢廷昌/郭浩中组、香港中文大学张昭宇组、南京邮电大学刘启发组、中科院长春光机所佟存柱组等。
六、主要应用场景与技术突破
1.自动驾驶LiDAR:极小发散角(可低至0.2°)提升识别精度,良好光束准直性与高功率单模输出扩宽检测范围,无需外部准直系统,二维集成可缩小体积;
2.激光切割加工:2023年Noda组实现3mm直径PCSEL脉冲模式1kW功率输出,亮度达1GW·cm⁻²·sr⁻¹,可切割100μm厚金属板,满足电子、汽车行业精密智能制造需求。
关键里程碑
1998年:首篇Γ点激射InP基PCSEL研究发表;
1999年:首个电泵浦脉冲1.28μm波长PCSEL诞生;
2008年:首个光泵浦及电泵浦GaN基蓝紫光PCSEL相继制备;
2023年:1kW功率PCSEL实现激光切割应用突破。
