SiC晶舟的四种主流制造工艺解析

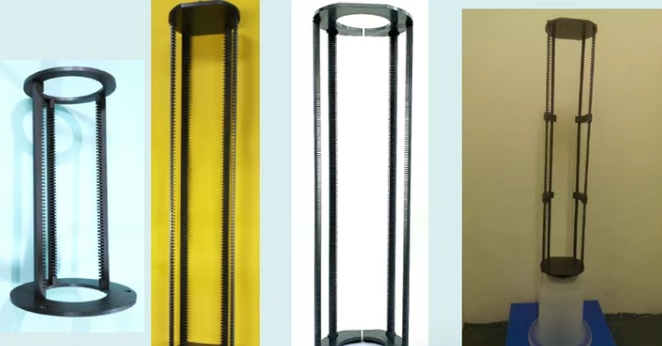

    在半导体制造领域，SiC晶舟作为承载晶圆进行高温制程的关键部件，其性能直接关乎芯片生产的稳定性与良率。当前主流的SiC晶舟制造工艺主要有四种，在成本、寿命及适用场景方面呈现显著差异，以下将逐一解析。

    一、带CVD-SiC涂层的石墨晶舟：低成本的基础方案

    石墨因具备优异的加工性能，可通过多道工序由整块材料直接制成一体单件式晶舟，基础制造成本较低。但由于石墨本身为多孔性材料，直接暴露于半导体制程中易产生颗粒（partical），因此必须在其表面涂覆一层厚度约100μm的CVD-SiC涂层，以隔绝石墨基体。

    然而，该工艺存在显著短板：CVD-SiC涂层的厚度控制难度较大，尤其在深孔、边角等复杂部位易出现涂层过薄的问题。更为关键的是，石墨与SiC涂层的热膨胀系数（CTE）不匹配——在25-1400℃区间内，SiC的平均CTE为4.4×10⁻⁶/℃，而石墨为7.1×10⁻⁶/℃，这导致涂层在多次升降温后极易脱落。涂层脱落后，腐蚀性气液会渗入多孔石墨内部且难以清除，进一步加剧高温制程中的颗粒问题。此类晶舟寿命最短，通常仅约1年，适用于对成本敏感的低频次生产场景。

    二、带CVD-SiC涂层的重结晶SiC晶舟：长流程的性能平衡方案

    重结晶SiC晶舟的制造流程更为复杂：先将多个单元零件分别进行烧结与加工，再通过Si膏将各零件胶接，经高温结合为整体后，最终涂覆100μm厚的CVD-SiC涂层。由于重结晶SiC本身呈多孔结构，若无涂层保护，同样会在半导体制程中引入颗粒，因此涂层是必不可少的环节。

    该工艺的核心优势在于解决了热膨胀系数不匹配问题——重结晶SiC基体与SiC涂层的CTE相近，减少了因温度变化导致的涂层脱落风险。但Si膏胶接的结合区耐温性低于SiC本体，且酸洗、碰撞等操作仍可能造成涂层破损，其使用寿命约2-3年，略长于石墨基晶舟。不过，冗长的制造流程导致其成本居高不下，更适用于对稳定性有一定要求且可接受中等成本的场景。

    三、无CVD涂层的一体单件式SiC晶舟：高纯度下的加工难题

    此类晶舟无需涂层保护，但其表面必须致密，因此依赖两种致密SiC材料：无压烧结SiC（SSiC）和反应烧结SiC（RBSiC，又称矽渗透SiC、SiSiC）。由于SiC无法像石英那样通过熔接组合零件，必须从粉末直接成型并烧结为一体单件式晶舟的近似形状，而SiC的高硬度又导致后续加工难度极大，这使得其制造成本显著攀升。

    两种材料各有局限：RBSiC含有10%-15%的游离硅，耐温性受限（通常低于1400℃），且游离硅易被HF酸刻蚀产生颗粒；SSiC虽耐温性更优，但成型与加工难度更高。此类晶舟适用于对纯度和结构完整性要求极高的特殊制程，但高昂成本限制了其大规模应用。

    四、KallexSiC组合式晶舟：长寿命的高端解决方案

    Kallex工艺采用纯度达99.675%的无压烧结SiC（SSiC），先将材料加工为标准化单元零件，再通过SSiC螺钉、螺母及插销组合固定成整体晶舟。由于无需涂层，从根源上避免了涂层脱落产生颗粒的风险。

    其核心优势在于对极端环境的适应性：可长期承受1600℃高温，且对HF酸等腐蚀性介质具有优异抗性，使用寿命可达5年以上。这种组合式设计既规避了一体成型的加工难题，又保留了SSiC的高稳定性，虽初期投入较高，但长期使用成本更低，是高端半导体制程的理想选择。

    总结：按需选择，适配具体场景

    四种工艺各有侧重：带CVD涂层的石墨晶舟以低成本满足基础需求；重结晶SiC涂层晶舟在稳定性上实现小幅提升；一体单件式无涂层晶舟聚焦高纯度特殊场景；而Kallex组合式晶舟则以长寿命和高可靠性引领高端市场。随着半导体制程向更高温度、更严苛环境发展，兼具稳定性与经济性的组合式工艺或将成为主流趋势。
