薄膜铌酸锂集成电光器件的技术进展与应用前景

    电光技术作为连接电子学与光子学的关键纽带，在现代信息处理领域具有基础性地位。本文系统阐述了薄膜铌酸锂（ThinFilmLithiumNiobate,TFLN）平台在集成电光器件领域的技术突破，从材料特性、器件结构到系统应用展开深度分析。研究表明，TFLN凭借其优异的电光耦合效率、低光学损耗及高微波带宽特性，正推动集成电光技术实现从单一器件功能优化到片上系统级集成的跨越式发展，在光子计算、量子信息、拓扑光子学等前沿领域展现出重要应用价值。

    一、薄膜铌酸锂平台的技术基础与性能优势

    （一）材料特性与制备工艺

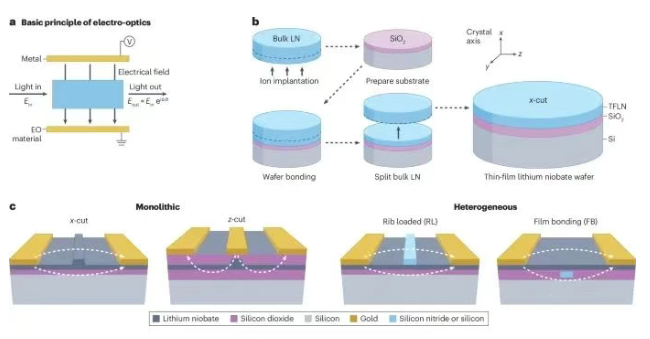

    铌酸锂（LiNbO₃）晶体因具有显著的Pockels电光效应（线性电光效应）和二阶非线性光学特性，成为传统电光器件的核心材料。通过"智能剥离（SmartCut）"技术，可将块体铌酸锂加工成厚度为亚微米级的薄膜，该工艺基于氢离子注入与晶圆键合技术，具体流程为：在块体晶体中注入氢离子后经热处理实现层间剥离，再将超薄铌酸锂薄膜键合至硅基底，最终获得晶向可控（如xcut或zcut）的TFLN晶圆。这种制备工艺确保了薄膜材料的晶体完整性，为高性能集成器件奠定基础。

    （二）核心性能指标解析

    1.强电光相互作用：纳米级薄膜结构显著增强光场与电场的约束效应，使电光调制效率较传统块体器件提升12个数量级，半波电压（Vπ）可降至1V以下，满足低功耗调制需求。

    2.低损耗光学传输：优化设计的TFLN波导结构实现光传输损耗低于0.1dB/cm，接近理论极限，为长距离光信号处理提供保障。

    3.高微波带宽响应：薄膜结构对微波电场的高效约束，使器件调制带宽突破50GHz，满足高速通信与微波光子学应用要求。

    4.可扩展集成能力：与互补金属氧化物半导体（CMOS）工艺兼容的纳米加工技术，支持大规模器件阵列与功能重构，为片上光子系统集成提供技术路径。

    二、集成电光器件的结构设计与工作机制

    （一）波导型电光器件：基础功能单元构建

    1.相位调制器：典型结构将TFLN波导置于叉指电极对之间，施加电压时通过电光效应改变铌酸锂折射率（Δn∝V），实现光场相位偏移（Δφ∝Δn·L）。当以射频信号驱动时，可在输入光谱中产生边带，实现频率混频功能。

    2.幅度调制器：基于马赫曾德尔干涉仪（MZI）架构，采用推拉电极设计在干涉仪两臂引入等幅反相的相位变化，通过干涉效应实现光幅度调制。该结构可有效降低半波电压，提升调制效率。

    3.同相正交（IQ）调制器：由两对MZI幅度调制器正交集成构成，可独立调控光场的同相分量（I）与正交分量（Q），是相干光通信系统的核心器件。通过精确设置直流偏置，可进一步实现单边带（SSB）调制，抑制冗余边带，在光载射频（RoF）等领域具有重要应用。

    （二）谐振腔型电光器件：功能增强与创新

    1.单腔结构器件

    法布里珀罗（FP）腔：利用光子晶体反射镜构建谐振腔，通过设计光子晶体的色散关系调控谐振模式，实现波长选择性调制。

    微环谐振腔：通过热光或电光效应调节谐振频率，实现幅度调制与滤波功能，同时可用于产生光学频率梳及构建合成晶体结构。

    2.耦合腔系统

    多级光学耦合腔形成"光子分子"结构，通过调控腔间耦合强度实现频率转换、非互易传输（如光隔离）等功能。

    光微波混合谐振系统：当微波腔本征频率与光学模式间隔匹配时，可实现微波光学信号的高效转换。在红失谐泵浦下支持经典信号转换，蓝失谐泵浦下可产生量子化的微波光子对，用于量子信息处理。

    三、前沿应用领域与技术发展趋势

    （一）光子计算与人工智能加速

    TFLN平台集成的高速电光调制器（兼容CMOS驱动电压）、频率梳频分复用技术及IIIV族光电探测器异质集成能力，为构建低功耗、高带宽的光子计算系统提供关键支撑。基于TFLN的光子神经网络加速器通过电光调制实现矩阵向量乘法运算，预期在深度学习任务中突破传统电子芯片的功耗墙与带宽瓶颈，形成与冯·诺依曼架构竞争的计算范式。

    （二）量子光子学与量子信息处理

    1.线性光量子计算：高带宽电光相位调制器与集成光束分离器结合，支持量子态的相干操控与量子门操作。

    2.频域量子协议：频率梳与电光调制器协同实现频域量子计算，通过频率自由度扩展量子信息处理维度。

    3.量子光源与转换：周期极化TFLN中的二阶非线性过程可产生纠缠光子对与压缩光，结合稀土离子（如Er³⁺、Yb³⁺）掺杂技术，可进一步实现量子存储与频率转换，为量子通信网络构建提供核心器件。

    （三）主动拓扑光子学与非厄米物理

    TFLN中微波调制的频率域光学晶格成为研究拓扑光子学的理想平台。通过电光调制诱导类规范场，可在光子系统中实现非平凡拓扑能带结构；基于微环谐振腔的高灵敏传感器结合压电效应，为拓扑相变探测提供新方法。非厄米系统中的增益损耗调控可通过集成半导体光放大器实现，推动非互易光子器件的发展。

    （四）非线性光子学与超快调控技术

    TFLN平台兼具强χ^(2)与χ^(3)非线性响应，支持电光克尔（EOKerr）频率梳生成，在光学频率合成、天文光谱学等领域具有应用潜力。集成掺铒TFLN波导可实现片上激光放大，为超连续谱光源提供解决方案。在激光雷达（LiDAR）领域，TFLN波导的强光场约束特性提升相位调制效率，支持无机械扫描的高速光束偏转，适用于自动驾驶、遥感等实时控制系统。

    四、结论与展望

    薄膜铌酸锂集成电光技术正处于从器件功能优化向系统级集成演进的关键阶段。该平台通过光子学与电子学的深度融合，在通信、计算、量子信息等领域展现出颠覆传统技术路线的潜力。未来技术发展将聚焦于以下方向：（1）与CMOS工艺的全流程兼容，实现大规模异质集成；（2）新型物理效应的探索，如量子电光学与非厄米拓扑物理的交叉融合；（3）面向特定应用场景的系统级设计，如量子互联网节点与超快光学信号处理器。随着技术成熟，TFLN有望成为下一代信息处理技术的核心载体，推动光电子产业的革命性发展。
