偏心仪 / 定心仪

中测光科的偏心仪包含中心偏差测量系统，ACD系列双光路中心偏测量仪，高精度光学定心仪等，是专业光学元件中心偏差测量设备。

应用场景:可用于高精度测量光学元件（如透镜、棱镜）的偏心误差，即光轴与机械轴之间的偏差。该设备广泛应用于手机镜头、车载镜头及AR/VR等光学系统的制造与质检环节。

产品展示

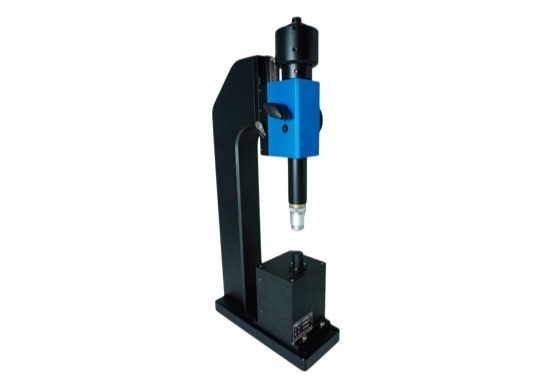

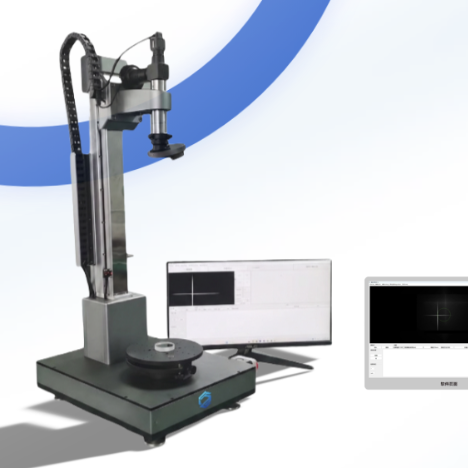

高精度中心偏差测量系统-HCM-001

适用范围：1.单镜片偏心检测; 2.镜头组偏心检测; 3.胶合镜片偏心检测；4.镜头组装、调试

产品特点：1.包含准直仪及附加镜系统；2.配备不同焦距附加镜；3.被测镜片口径范围广；4.被测镜片R值范围广

产品技术指标

项目	规格
测试参数（Test parameters）	中心偏差（Center bias）
最大测量样品直径（Maximum measured sample diameter）	225mm
测量头的最大行程（The maximum stroke of the measuring head）	510mm
最大样品重量（Maximum sample weight）	20KG
测量范围（Measuring range）	球面透镜(凹的、凸的) 和平面，曲率范围 ±500mm (单镜片)
测量头分辨率（Measuring head resolution）	0.1arcsec
中心偏差测量精度（Center deviation measurement accuracy）	2″ (在稳定的环境中)
光源（Light source）	LED 绿光光源

联系我们

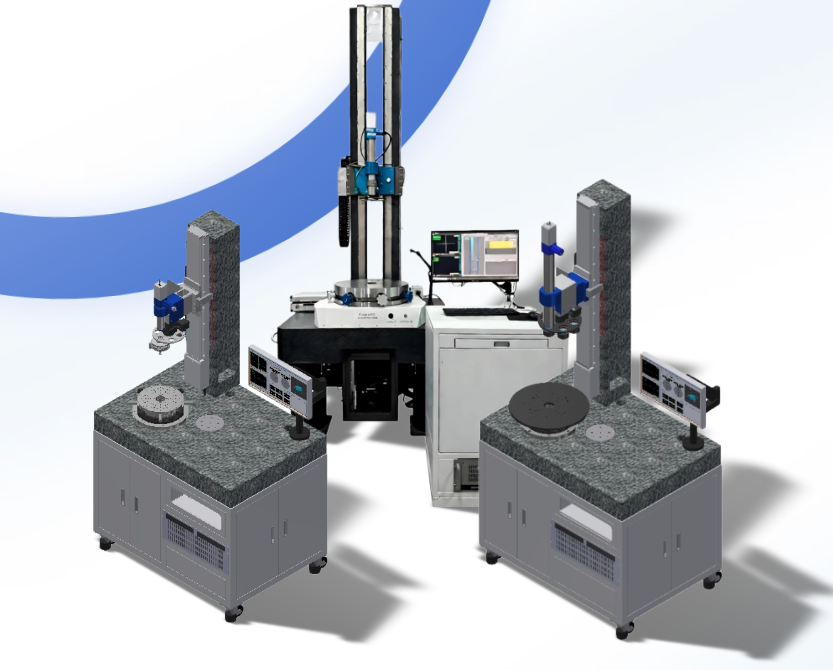

ACD系列双光路中心偏测量仪

双轴中心偏测量仪是一款高精度的光学测量设备，主要用于单透镜、胶合镜及镜头组的中心偏差测量，另外根据配置可以测量有效焦距、曲率半径、后焦截距等参数。

适用范围：

・单透镜 / 胶合镜 / 镜头组量产检测

・红外光学元件高精度测量

・光学实验室研发质检

・高端光学装备装配校准

产品技术指标

核心型号	ACD-200	ACD-500	ACD-600
光电自准直仪	型号：ZC-200F30D-MD 焦距 200mm / 口径 30mm 测试距离 5m 视场 X:2200"Y:1600" 精度 ±0.2"~±0.5" 分辨率 0.001"	型号：ZC-500F50D-MD 焦距 500mm / 口径 50mm 测试距离 10m 视场 X/Y:2000" 精度 ±0.1"~±0.2" 分辨率 0.001"	型号：上 ZC-500F50D-MD 下 ZC-300F50D-PRO 上焦距 500mm / 下焦距 300mm 口径 50mm 测试距离 15m 视场最大 3200" 精度 ±0.1"~±0.2" 分辨率 0.001"
电动气浮转台	台面直径 200mm 承载≤30kg 轴 / 径向跳动≤0.2μm 倾角误差≤0.5" 供气压力 0.5MPa	台面直径 200mm 承载≤30kg 轴 / 径向跳动≤0.2μm 倾角误差≤0.5" 供气压力 0.5MPa	台面直径 600mm 承载≤1000kg 轴 / 径向跳动≤0.2μm 倾角误差≤0.5" 供气压力 0.5MPa
调节台	四维调节台台面 240mm XY±5mm / 俯仰 ±1°	四维调节台台面 400mm XY±5mm / 俯仰 ±1°	定心调节台台面 600mm XY±5mm / 俯仰 ±1°
调焦结构	上滑台：500/1000mm 下滑台：350mm 电动直线滑台	上滑台：750mm 下滑台：300mm 电动直线滑台	上光路：2100mm 气浮导轨下光路：350mm 调焦滑台
中继镜配置	手动安装座手动更换	6 工位自动转轮全自动切换	全自动中继镜转盘高速自动切换
测量能力	中小尺寸光学件基础参数全测	最大 φ461mm / 高 650mm 高精度全参数测量	超大 / 重型光学件超远距 / 大视场测量
标准配置	基础工装、中间镜头组工控机、千分表	校准 / 标定工装全自动中继转轮	大理石平台、气浮隔振器全套标定校准工装
自动化程度	基础电动控制	自动调焦 + 自动换镜	全流程自动化 + 气浮调焦
适用场景	小透镜、胶合镜、小型镜头组	常规镜头组、红外光学件光学车间量产线	超大光学元件、重型镜头高端装备装配校准
